Q-DEMOを深く知る。日本の原型炉を「発電するシステム」へつなぐ仕事

Q-DEMOを理解するには、ドーナツ形の炉だけでなく、その外にある発電機、燃料設備、交換作業まで一緒に見る必要がある。高温のプラズマからエネルギーを得ることと、電力を取り出して使い続けることの間には、いくつもの技術の接続があるからだ。

日本の原型炉構想Q-DEMOは、その接続を段階的に確かめる計画である。技術の開発に加え、費用と実施主体の具体化も論点になっており、発電目標の公表を建設決定と同一視することはできない。本稿は新たな着工発表ではなく、2026年10月14日時点の公開資料から、発電実証に必要な仕事を読み解く長編解説だ。概要を先に知りたい人はQ-DEMOの入門記事も参照してほしい。

• Q-DEMOはQSTが示すITERサイズの原型炉概念。以前のJA DEMOの名称を単純に置き換えたものではない。
• 発電、燃料増殖、定常運転を段階的に実証する構想であり、最初の発電が全ての課題の解決を意味するわけではない。
• 企業の接点は炉本体だけでなく、熱輸送、燃料回収、材料評価、遠隔保守、計測・制御に広がる。ただし技術上の必要性と、実際の発注は別だ。

1. JA DEMOから何を変えたのか
2. 三つの段階で、何を実証するのか
3. JT-60SAとITERから受け継ぐもの
4. プラズマの性能を、発電所の性能へ
5. ブランケットで熱と燃料を取り出す
6. 燃料をつくるだけでは、自給にならない
7. 熱を運び、電気に変える
8. 材料を選ぶには、試験の条件を見る
9. 材料の試験設備も、段階を踏んでつくる
10. 交換できる設計が、稼働率を支える
11. 安全を、装置と運用の両方でつくる
12. 企業はどこから参加を考えるか
13. 次の進展を判断するために

QSTの説明では、2019年に基本概念を明確にしたJA DEMOは、今世紀中ごろの発電実証を想定していた。Q-DEMOは2030年代の発電実証を目指す加速案として、JA DEMOの検討とITERの工学設計を統合した概念だ。ITER程度の規模にすることで、すでに蓄積した機器製作や建設の経験を活用する考え方である。QSTによるQ-DEMOの位置付け

「小さくすれば簡単になる」と受け取ると、本質を見失う。限られた空間の中へ、磁石、真空容器、熱を受け取る機器、保守の通り道を配置し、それぞれの要求を両立させなければならない。早期に使える技術を選ぶことと、後から性能を伸ばせる余地を残すことが、同時に問われる。

ここでいう概念設計は、主要な構成や性能の成立性を検討する段階を指す。建設済み、運転済みという意味ではない。以前のJA DEMOを説明した資料にある寸法や出力、機器形状を、そのままQ-DEMOの確定仕様として転記することもできない。原型炉という共通の目的と、個々の設計案の違いを分けて読むことが出発点になる。

QSTの概念設計概要は、第1期を数分の短パルスによる正味電力ゼロ規模の発電、第2期を30分以上の長パルスによる発電と燃料増殖、第3期を約100MWの正味電力を伴う定常運転として整理する。いずれも開発目標で、現在の実績ではない。Q-DEMO概念設計概要

「正味」は、発電した電力から所内で消費する電力を差し引く考え方だ。発電機が回ったかだけでなく、プラズマを加熱し、ポンプや冷却設備を動かすために何を使ったかも評価する。さらに、運転中の電力と、立ち上げ・停止を含む一連の電力量は異なる指標になる。原型炉の成果を読むときには、どの範囲を収支に含めた数字なのかを確認したい。

段階を分ける利点は、何を先に確かめ、何を後の改良へ残すのかを明示できることにある。一方、初期の発電だけを見て「燃料も自給でき、いつでも電気を供給できる」と受け取ると、後段の課題が消えてしまう。性能の見出しには、必ず実証した段階を添える必要がある。

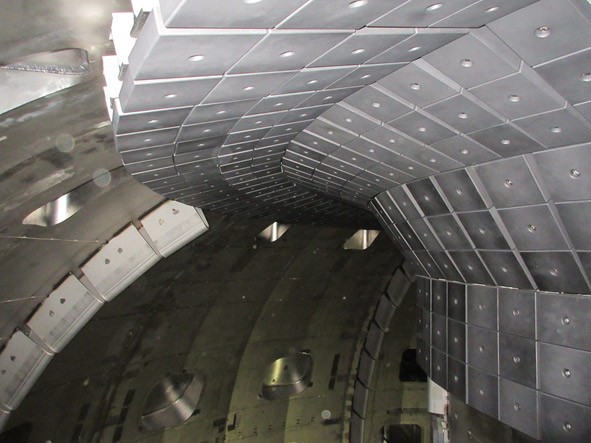

JT-60SAは、ITERを支援するプラズマ研究、原型炉に向けた補完研究、人材育成を担う日欧共同プロジェクトだ。高い圧力のプラズマを長く保つ運転方法などを研究する。原型炉の全機能を小型で試す発電所ではない。QSTのJT-60SA計画紹介・2026年4月21日更新

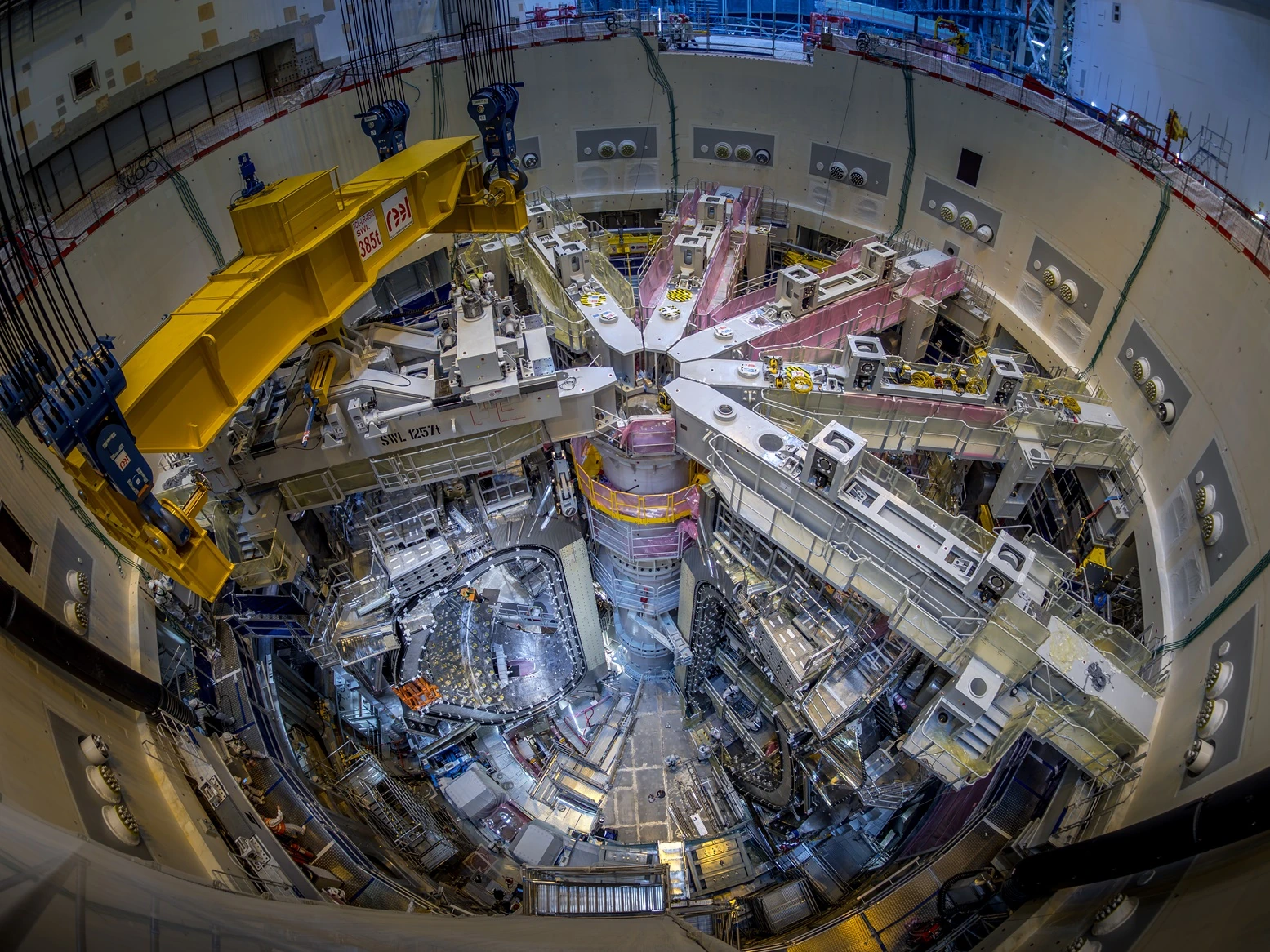

ITERは炉規模で長パルス運転や関連技術を試す実験装置で、発電設備を備えて電気を生産する計画ではない。この違いは「ITERとは何か」を理解するうえでも重要だ。Q-DEMOでは、熱を電力へ変える設備も含めて考える必要がある。ITERの公式説明

知見の継承は、図面をコピーすることだけではない。大型機器をどの順番で据え付けたか、検査で何が分かったか、運転中の挙動をどう測ったかという経験も含む。ただし、既存装置で使えた部品が、新しい温度や中性子環境、運転時間でも使えるとは限らない。引き継げる条件と、改めて試験すべき条件を明らかにする仕事が必要になる。

写真はこうした既存の関連設備を示す。Q-DEMOの完成炉や、その建設現場を写したものではない。

トカマクは強い磁場で高温のプラズマを閉じ込める。炉心の設計では、力の釣り合い、安定性、熱の輸送を互いに矛盾しないように考える。温度や密度の最高値を一つだけ選べば、望む核融合出力が得られるという仕組みではない。原型炉設計合同特別チームの炉心解説

また、核融合のエネルギー増倍率Qは、プラズマへ与えた外部加熱と核融合出力の関係を表す指標であり、発電所全体の電気収支そのものではない。読者が比較するときには「プラズマ」「熱を取り出す系統」「発電所全体」という三つの範囲を意識すると混乱しにくい。エネルギー利得と発電の違い

設計会議を想像すると、接続の難しさが見えてくる。プラズマを良くする変更が、壁へ来る熱や燃料供給の条件を変える場合がある。そこで壁の形状や冷却方法を変えると、今度は保守空間や製造方法へ影響が及ぶ。各担当が最高性能を目指すだけでは足りず、隣の機器と両立する性能を選ぶ必要がある。原型炉の開発は、この調整を試験と計算で裏付けていく仕事でもある。

ブランケットはプラズマの周囲に置く炉内機器だ。核融合反応で生じた中性子のエネルギーを熱として受け取り、燃料増殖用の構成ではリチウムを含む材料からトリチウムを生み出す。熱回収と燃料生産という二つの仕事が、同じ場所で交わる。ブランケットの原理

これは、丈夫な金属の箱を作れば終わる機器ではない。内部の流路、材料の配置、つなぎ目、検査可能な箇所を考え、熱を運びながら機械的な健全性も維持する必要がある。実験室で材料の性質を測ること、実寸に近い部品を製作すること、炉内で機能を確認することは、それぞれ異なる証拠になる。

一方、ダイバータはヘリウムなどの排気や熱の排出に関わる。ブランケットと同じ「炉の内側の機器」でも、求められる役割は異なる。ダイバータの役割

企業が部材を提案するなら、強度だけ、熱伝導だけを示すより、想定する使い方と試験条件をセットにしたい。どこを冷やし、どこを接合し、どの劣化を検出するのか。こうした問いを設計側と共有することが、一般的な素材・加工技術を原型炉の要求へ近づける第一歩になる。これは事業上の考察であり、特定材料の採用や発注を示すものではない。

燃料システムは、重水素とトリチウムの供給だけでなく、未燃焼燃料の排気、不純物の除去、同位体の分離、貯蔵、ブランケットからの回収までを含む。反応で使わなかった燃料を、再び使える状態へ戻す経路が必要だ。燃料システムの全体像

「増殖できた」と「燃料を自給できる」は、同じ結論ではない。つくった燃料を回収できるか、必要な時点までに供給側へ戻せるか、設備内のどこにどれだけ残るかを合わせて考える必要がある。量だけでなく、時間と在庫の管理が発電所の運転条件になる。

例えば、回収装置単体の性能が高くても、別の工程が停止すれば全体の流れは滞る。逆に、点検のために一部を切り離せる構成なら、運用の選択肢は変わる。どの機器がどの状態になったら供給を止めるか、計測値が不確かなときにどう判断するかまで、設計と運転手順を結び付けたい。

事業者にとっては、分析・計測、真空、分離、漏えい管理、運転記録などにも接点がある。ただし、既存の工業設備と似た外観だから同じ条件で使えるとは限らない。対象物質、要求される閉じ込め、検査・保守の制約を確認してから適用可能性を判断することになる。

原型炉のプラントでは、炉内機器から冷却材へ渡した熱を熱交換器などへ運び、蒸気でタービンと発電機を動かす。発電機だけを追加すれば完成するのではなく、熱を受け取り、輸送し、変換する系統をつなぐ必要がある。主熱輸送系と発電の説明

ここで重要なのが、機器同士の境界だ。炉側が渡す熱の温度や時間変化と、受け取る側が許容できる条件が一致していなければならない。短時間のパルスと定常運転では、設備の動かし方も同じとは限らない。停止時も含めて、どの設備が働き続けるかを考える必要がある。

そのため「既存の発電技術が使える」という期待は、個別機器と統合システムを分けて評価したい。タービンや熱交換の経験は重要でも、原型炉の運転条件に合わせた接続と検証は残る。企業が提案するなら、単体の効率だけでなく、変動への応答、点検の条件、交換のしやすさも説明すると議論が具体的になる。

読者が将来の実証結果を見るときも、発電した瞬間の数値に加え、継続時間、所内消費、起動停止を含む収支へ目を向けたい。「発電できた」という成果を正しく評価しつつ、年間を通じて供給できる電源へ近づいたかを別の問いとして残せる。

炉の材料は、中性子を受ける環境で使われる。材料の評価では、試験した温度、照射条件、試料の形と製造履歴が重要になる。同じ材料名でも、接合部や加工後の状態が異なれば、確認すべきことは変わる。材料の優れた数値を見つけることと、機器に使える設計上の根拠をそろえることの間には距離がある。

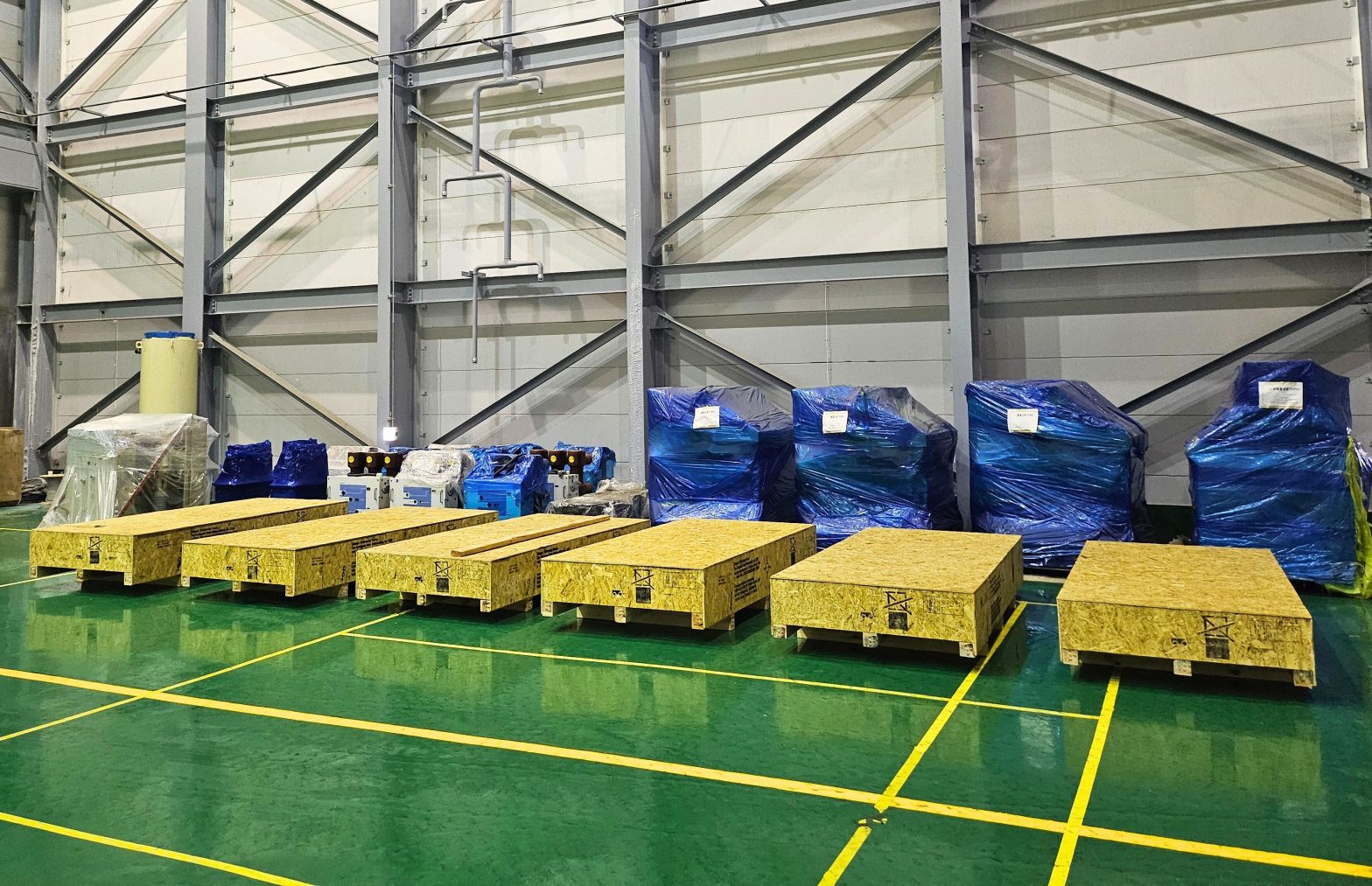

材料を実物の機器へ移す仕事の例として、F4Eは2024年7月8日、ITERのテストブランケット開発に使うEUROFER97鋼材の搬入を紹介した。掲載写真はその材料供給の一場面であり、Q-DEMOの材料が採用・納入された写真ではない。F4Eの材料供給報告

QSTの材料研究の解説は、イオン照射で中性子による損傷を模擬する方法を紹介する一方、影響が表面近くに限られるという制約も説明している。試験手法ごとに得意な範囲があり、一つの結果を実機の全条件へ広げることはできない。材料試験の考え方を説明したQSTの解説

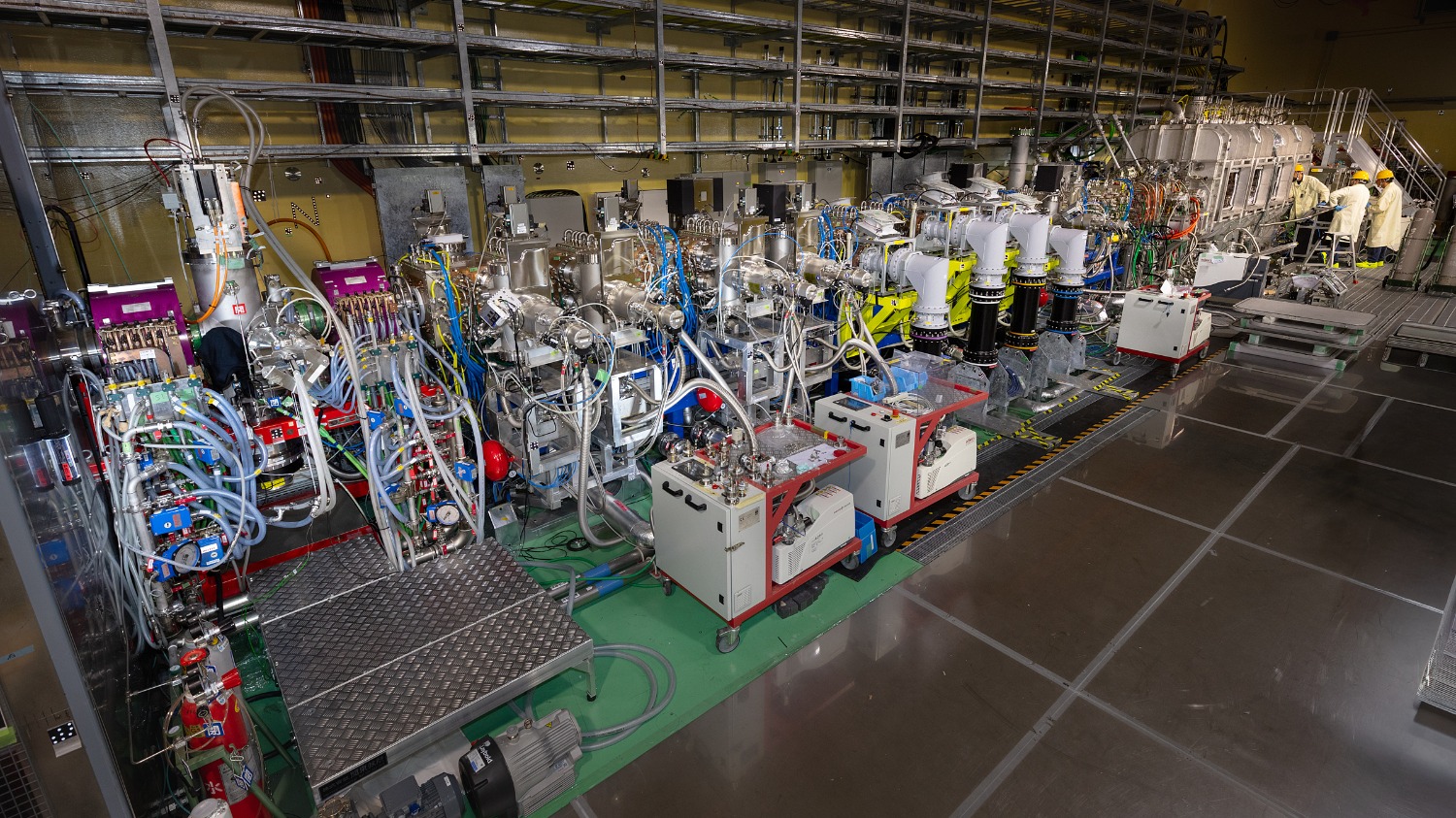

六ヶ所で開発されるLIPAcは、将来の材料照射施設へ向けた加速器技術の検証を担う。F4Eは2026年4月29日、超伝導高周波加速部を含む全構成の組立てが整い、次の試験段階へ進むと報告した。F4EのLIPAc報告

掲載した加速器全景は、材料研究を支える設備そのものにも、組立て、冷却、制御との統合という過程があることを伝える。全構成がそろったこと、目標の連続ビーム運転を達成したこと、発電炉の材料寿命を確認したことは、それぞれ別である。

試験設備の進展を追うときは、完成という言葉の対象を確かめたい。建物、装置の組立て、運転性能、利用者が必要とする試験環境のどこまで整ったのか。その違いを踏まえると、原型炉本体だけを見ていたときには気付きにくい開発の順序が分かる。

炉内のブランケットやダイバータは交換を前提にする。遠隔保守には、取り外す機械だけでなく、機器を閉じ込めた状態で運び、整備区画へ渡す仕組みも含まれる。遠隔保守とキャスクの役割

交換は「壊れたらロボットで直す」という最後の付け足しではない。工具が届くか、配管を切り離せるか、重量物を運べるかという条件を、最初から機器へ織り込む必要がある。保守中の停止が長くなれば、発電していない時間も長くなる。原型炉を事業の目で読む際には、最高出力と同じくらい、使い続けるための設計に注目したい。

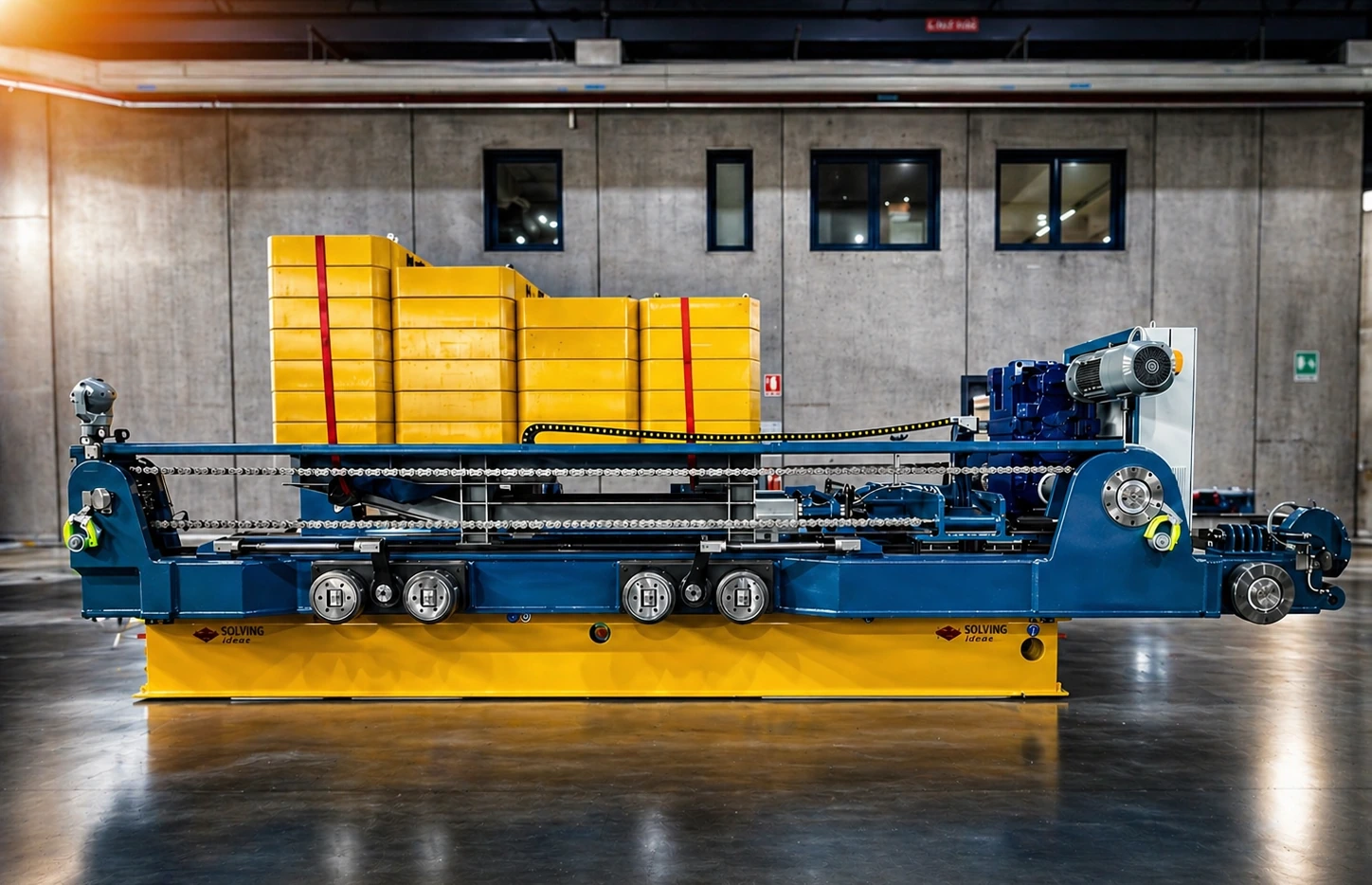

日本の具体的な取組として、QST、双日マシナリー、スギノマシンは2026年2月9日、遠隔保守で開発した技術を活用し、ITERの初期組立用ツールの製作に着手したと発表した。研究開発で蓄積した技術が別の作業へ展開する例だ。ただし、ITER向けの製作着手をQ-DEMOの保守全体の実証完了とは扱わない。三者の共同発表

核融合の安全性は、核分裂炉と同じ仕組みかどうかという比較だけでは説明しきれない。燃料であるトリチウムの管理、中性子による材料の放射化、設備が保有するエネルギーなど、装置固有の条件を扱う必要がある。安全対策の議論と、特定の施設について許可や審査が完了したことは別である。

安全を読者に伝えるときにも、「原理上の特徴」「設計で備える対策」「試験で確かめる性能」「運転時に守る手順」を分けると理解しやすい。例えば閉じ込めを説明するなら、通常時だけでなく、異常の検知、停止、点検へどうつなぐのかが問われる。安全は一つの部品に任せる機能ではなく、設計、計測、運転、保守の組合せで考える課題だ。

政府の2025年3月25日の「安全確保の基本的な考え方」は、既存装置と同程度のリスクの場合の扱いと、将来の原型炉などに必要な検討を区別している。基本的な考え方の公表を、新たな法律の成立やQ-DEMOの個別許可と扱わないことが大切だ。安全確保の基本的な考え方

参入を考える企業には、最初から「原型炉一式」を受注する以外の入口がある。公開された要求を、自社が検証可能な成果物へ分けることだ。例えば製造なら接合・加工と検査の組合せ、計測なら測定範囲と不確かさ、保守なら作業手順と所要時間、情報システムなら設計変更と機器履歴の対応付けが考えられる。

その具体例が、QSTが2026年10月9日に掲載した、原型炉の信頼性・保全性評価と工学データ管理に関する調査・検討の調達である。炉を構成する機器の性能だけでなく、故障や保守、情報の管理を設計へ組み込む仕事も進められていることが分かる。公告の掲載を、契約締結や業務完了、原型炉の高稼働率達成と読み替えてはいけない。QSTの調達公告

もう一つ、評価の範囲を読む具体例がある。2026年9月付の「Q-DEMOにおける保護リミターの工学設計検討」仕様書は、ITERのダイバータ技術を参考に、熱や応力、電磁力への対応を検討する一方、この業務では疲労評価を行わないと明記している。QSTの公開仕様書

疲労とは、繰り返し負荷によって損傷が進む問題だ。この業務が完了しても、そのことだけで繰り返し運転に対する寿命まで評価済みとは言えない。検討を限定すること自体を欠陥と決め付けるのではなく、今回の成果と、次に確かめるべき項目を対応させる読み方が重要になる。仕様書は工学設計活動を進めているとも説明しており、概念が公表された段階から個別の設計検討へ仕事が具体化していることが分かる。

以下は編集部が提案する、参入検討のための四つの問いだ。

• 自社の技術は、どの機器のどの課題を解決するのか。
• 実績のある条件と、追加試験が必要な条件はどこで分かれるか。
• 納品するのは物、解析結果、試験データ、運転手順のどれか。
• 相手が採否を判断できるよう、検査結果と製造・変更履歴を説明できるか。

研究試作、実規模の試験、実機向け製造では、必要な設備投資も責任範囲も違う。将来市場の大きな予測から先に売上を置くより、次に必要な試験や設計判断へ何を提供できるかを考える方が、初期の事業計画は具体的になる。公開の技術課題は機会を探す材料であって、個別企業への発注保証ではない。

Q-DEMOをめぐっては、技術の目標と事業の決定を並べて見る必要がある。2026年8月10日の内閣府「第1回フュージョンプロセス検討委員会」資料は、建設コストと実施主体を課題に挙げ、当面は工学設計によるコストの精緻化・合理化と、実施主体の具体化を進める案を示した。資料の「まとめ」は案であり、これを建設の承認や、計画の中止決定と断定することはできない。内閣府の検討資料・2026年8月10日

したがって、今後のニュースでは少なくとも三種類の進展を分けたい。第一は、試験や解析によって技術の不確かさが減ったこと。第二は、費用、責任、実施体制が具体化したこと。第三は、正式な建設・運転上の決定が行われたことだ。一つの前進を他の二つの達成まで広げなければ、期待も課題も見失わずに追うことができる。

Q-DEMOの意義は、核融合を起こす研究から、熱を取り出し、燃料を循環させ、機器を交換しながら電気を生むシステムへ、問いを広げる点にある。発電所を形にするには、目立つ炉の内側と同じだけ、外側の仕事が重要になる。その接点を具体的に理解することが、日本のフュージョン産業を長く追い、関わり方を考えるための土台になる。
