巨大な核融合装置を、どう合わせる？ 寸法計測から見える組立ての仕事

核融合装置の部品は、精密に加工できればそのまま組み上がるわけではない。別々の工場でつくった大型部品を、現場の同じ座標で測り、温度や据付け状態の違いまで考えて合わせる必要がある。ITERの寸法計測を例に、製造と組立ての間にある仕事を読み解く。

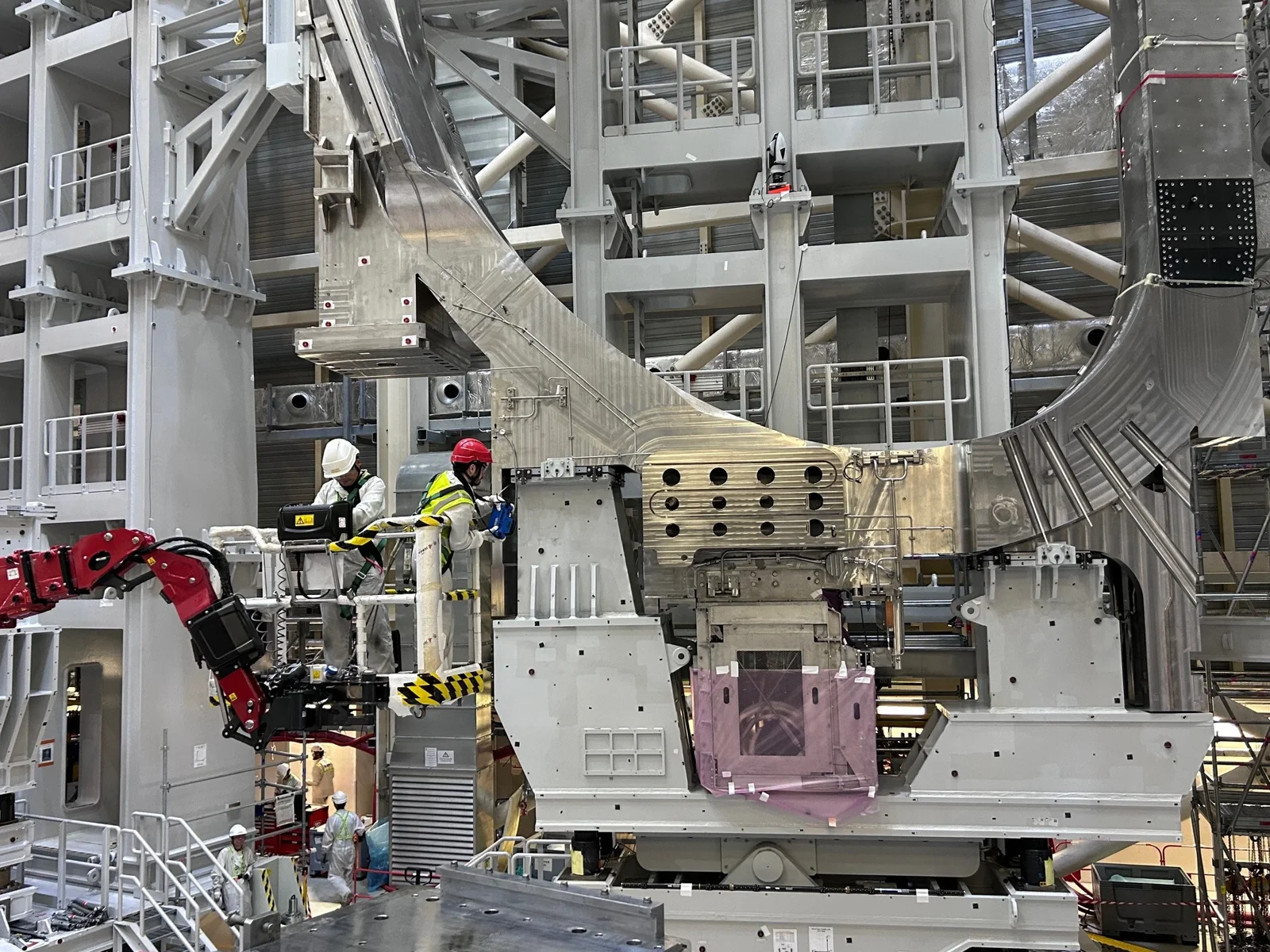

寸法や位置を正確に測る技術を「メトロロジー」と呼ぶ。ITERでは、レーザートラッカー、測量機、写真から形状を求める写真測量などを組み合わせる。冒頭の写真は、公式ギャラリーで2026年4月1日付として紹介されたトロイダル磁場コイルの写真測量だ。完成した炉の運転ではなく、組立て途中の形状を調べている。ITERの寸法計測

レーザートラッカーは、対象までの距離と角度を測って三次元の位置を求める機器である。2018年2月12日のITER記事は、大型組立工具を建てる工程で、測定器を複数の場所へ移して計測すると説明した。一度に全てが見えるとは限らず、部品の形状だけでなく、どこから測れるかも作業を左右する。組立工具の計測

離れた場所で測った数字を比べるには、基準となる位置と向きをそろえなければならない。ITERは建物内などに基準点のネットワークを設け、部品の位置を共通の座標へ結び付けている。測定器そのものを移動しても、基準点を使えば装置全体の中での位置を扱える。

ここで、公差と測定の不確かさを分けたい。公差は設計で許す寸法や位置の幅、不確かさは測定結果に伴うばらつきの程度を表す。表示桁数が多い測定器を使うだけで、要求に適合したと判断できるわけではない。測定条件と判定方法を、設計・製造・検査の担当者で共有することが重要になる。

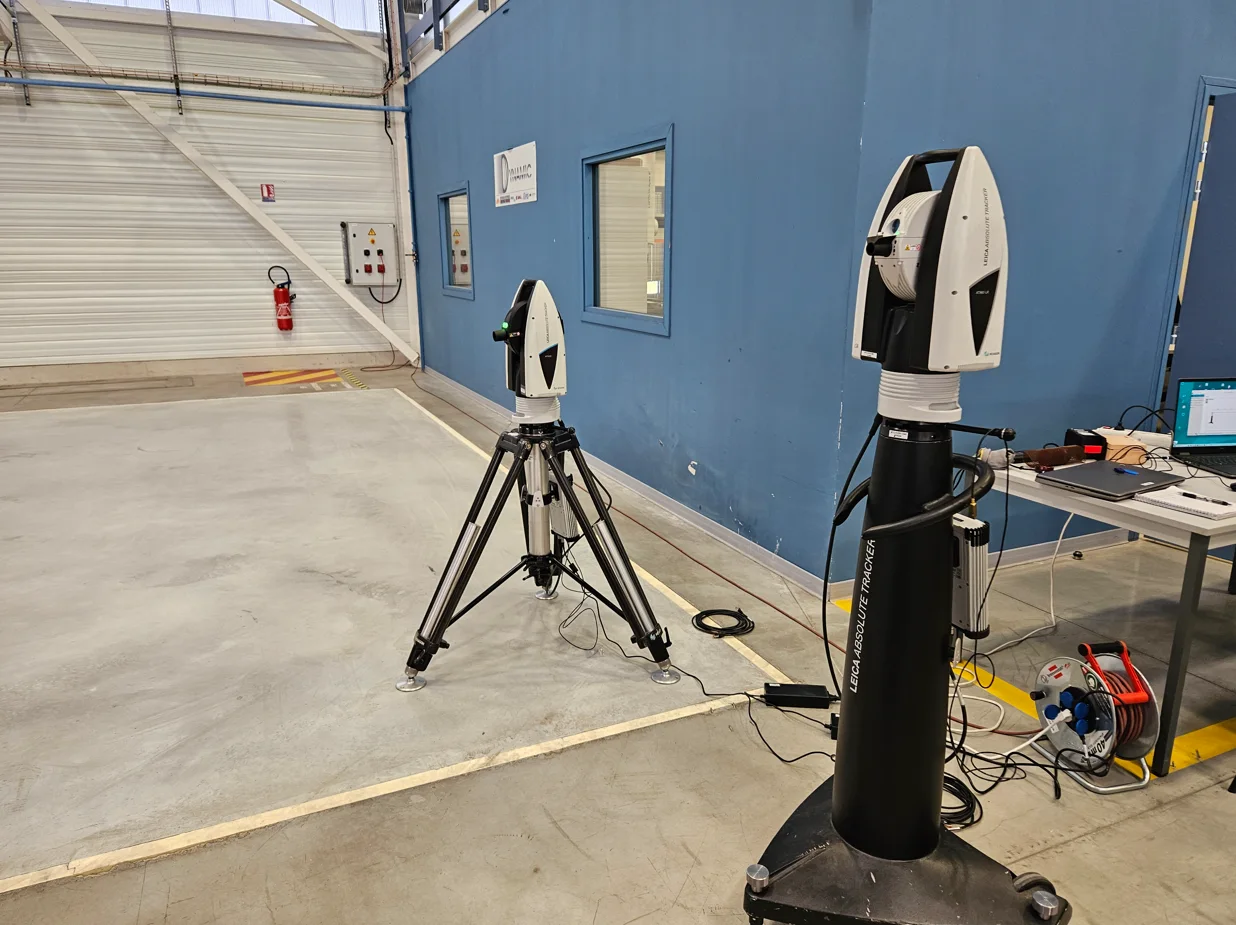

写真の機器は現場計測に向けて準備されるレーザートラッカーだ。機器の台数や型式だけでなく、基準点の配置、見通し、測る順番が、使える測定結果をつくる。

校正とは、基準との比較によって測定器の特性を確かめることだ。調整そのものとは区別される。ITERの2025年1月13日付記事によると、測定器には定期的な校正を行い、証明書や管理番号、使用者、所在などを記録している。衝撃を受けたことが分かれば、予定外の確認も実施する。校正と現場での確認

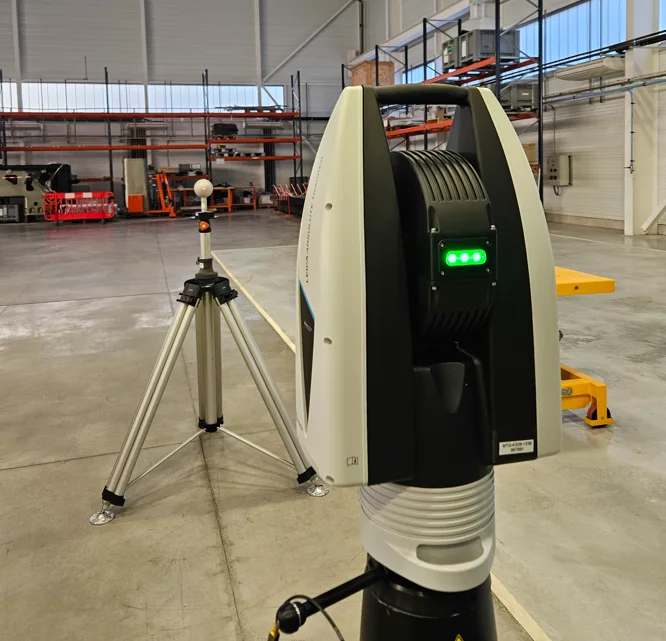

さらに、一連の計測の前後には現場での検証を行う。必要な条件の下で許容範囲を外れた場合には、補正作業が必要になるという。写真は高精度の基準球を使う補正工程の例で、核融合反応の観測装置ではない。

供給企業にとっては、測定器を購入する予算だけでなく、校正、搬送、点検、異常時の代替機や再測定までが実務になる。ただし、ITERの管理方法をすべての顧客の契約条件と決めつけず、案件ごとの要求を確かめたい。

2020年5月4日のITER解説は、大型部品の測定では熱膨張を考慮すると説明する。材料と温度が違えば寸法も変わるため、測定時の温度と基準温度を対応させる必要がある。記事に登場する温度条件は当時の作業例であり、全ての核融合部品に共通する仕様ではない。環境と寸法の関係

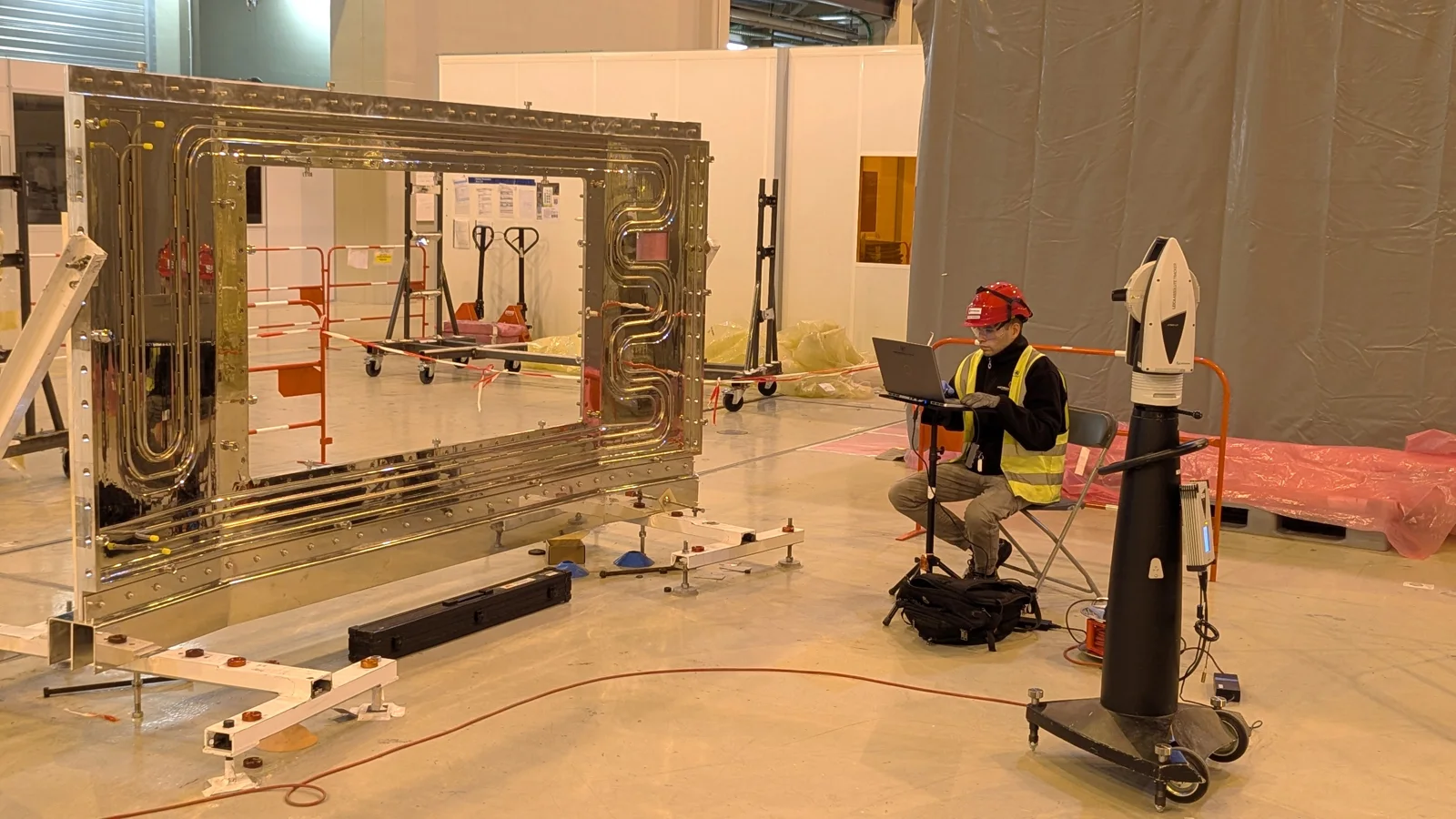

修理後にも測定は要る。写真は2024年12月26日付で紹介された、据付け前の支持サーマルシールドパネルの計測だ。加工前の図面だけでなく、実際に出来上がった形状を残すことで、次の作業の判断に使える。こうした実物の状態の記録を「アズビルト」と呼ぶ。

以下は事業上の提案である。受注前には、測る形状と基準点、温度や支持条件、使用機器と確認方法、納めるデータ形式を一組で決めたい。現場へ据え付けた後に測り直すなら、誰が作業空間を確保し、再測定や調整の費用を負担するかも明確にする。

製品単体の精度に加えて、「どの条件で測ったか」を次の担当者へ渡せることが強みになる。寸法計測は検査会社だけの仕事ではない。治具設計、測定用の足場、解析ソフト、機器管理にも接点がある。核融合への参入を考える企業は、加工能力とともに、組立て時の判断に使える測定を提供できるかを検討したい。
