核融合装置の「目」をつくる。ITERの診断機器から見える企業の接点

高温のプラズマを作れても、その状態が分からなければ運転を続けられない。核融合装置の「診断」は、温度や密度、放射などを測る仕事だ。ITERの公開事例から、センサーだけでなく、信号を取り出す窓やケーブル、試験設備まで広がる企業の接点を見ていこう。

ITERの診断設備には、磁場、中性子、光、マイクロ波などを利用する複数の方式がある。例えば光を使う装置はプラズマの温度や密度の分布を調べ、中性子を測る装置は核融合出力の評価に使われる。人の病気を調べる意味での診断とは異なり、ここではプラズマの状態を知るための計測を指す。ITERの診断設備

重要な量を異なる方法で繰り返し測るのは、測定の確かさを高めるためだ。一つのセンサーの数値を、そのまま装置全体の状態とみなすわけではない。

機器メーカーにとって最初の問いは「最高の精度を出せるか」だけではない。何を、どの場所で、どの時間間隔で測るのか。対象と条件を具体化して初めて、光学部品や検出器の仕様を議論できる。

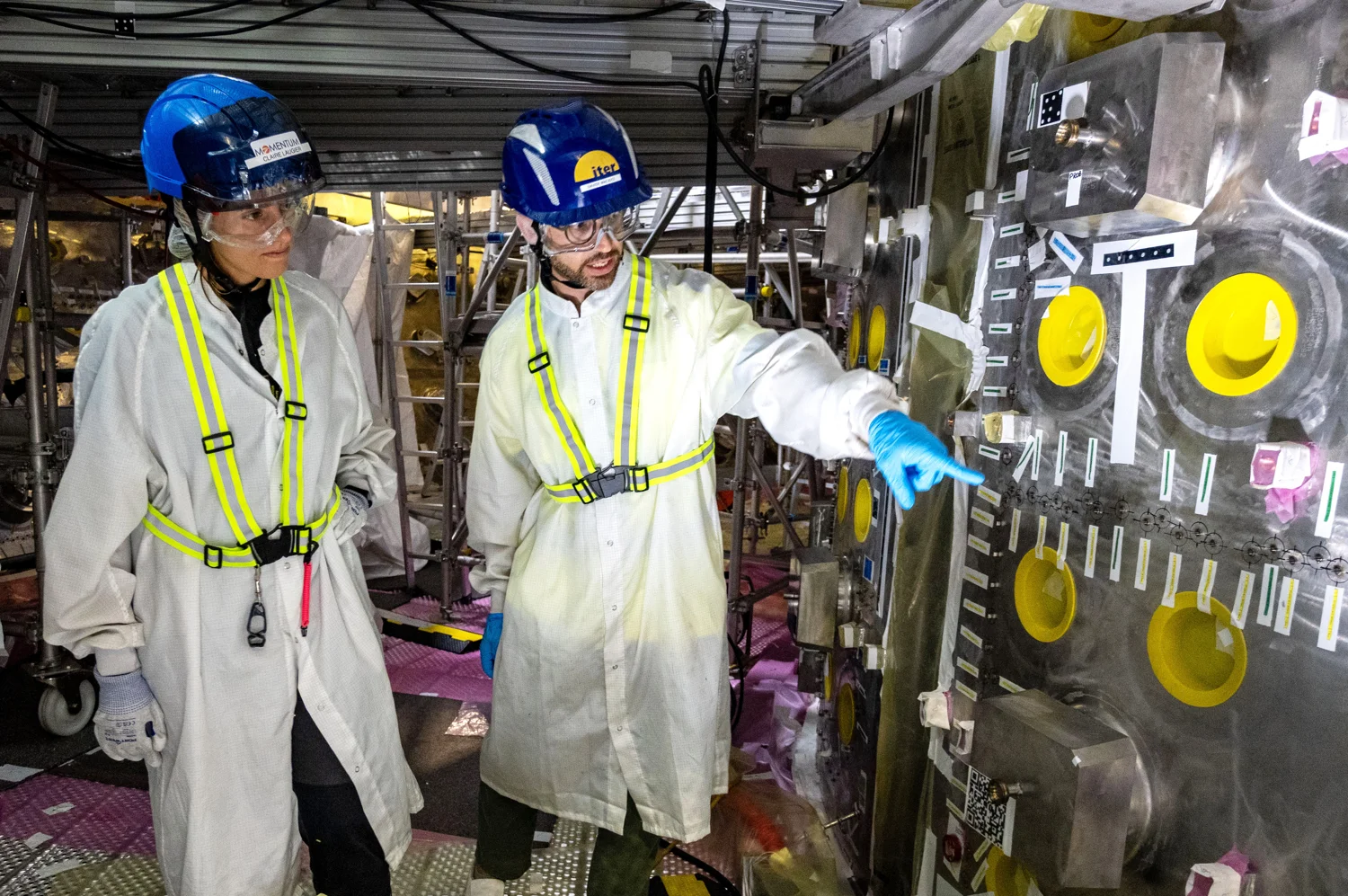

2026年7月20日のITER報告は、真空容器の内側へ診断・計装機器を取り付ける工程を紹介した。プラズマを観測する診断と、容器などの構造状態を監視する計装を区別し、センサーやケーブルの設置準備が進んでいると説明している。容器内部の計測機器の設置

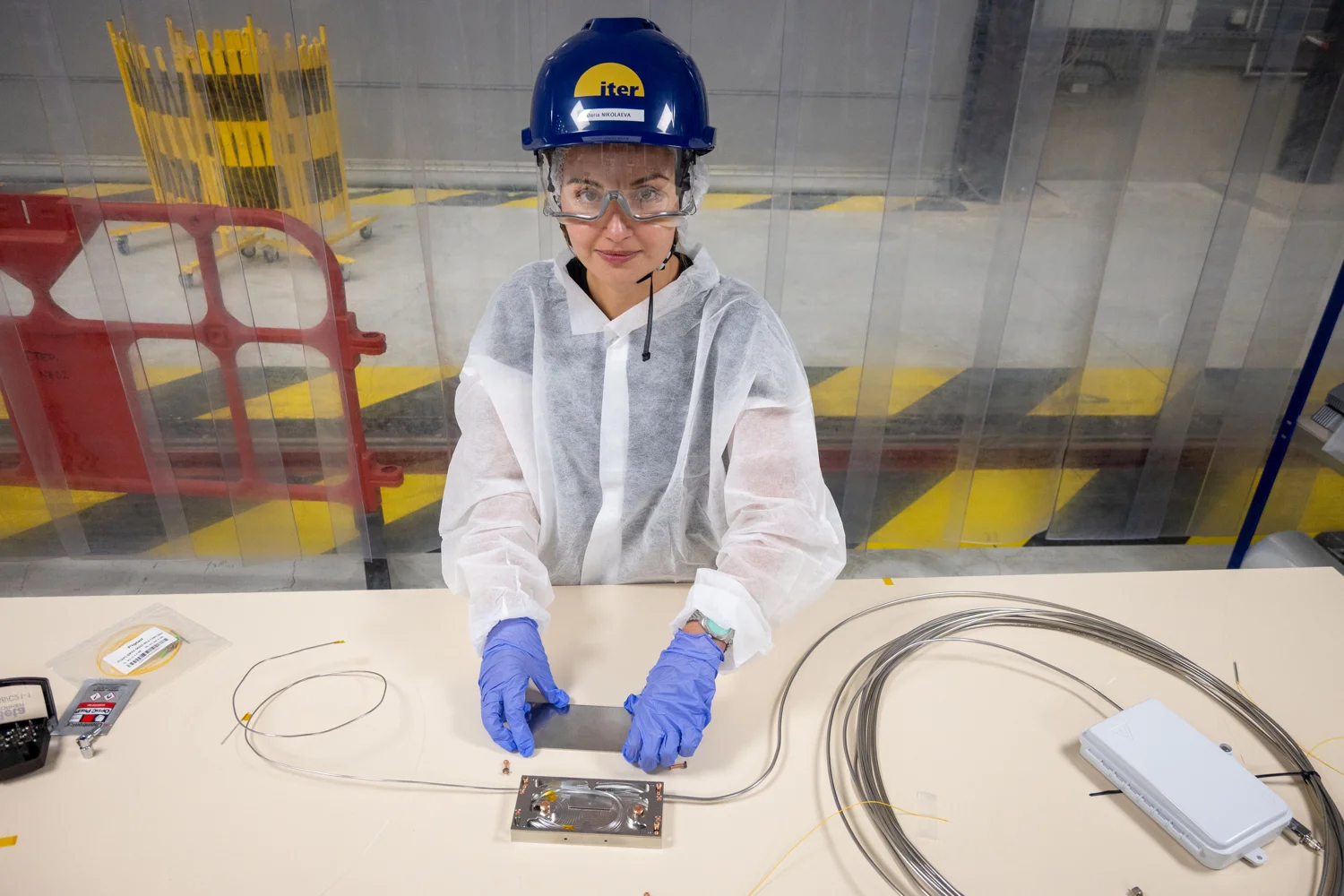

ケーブルは平らな板の上に置くわけではない。配管や支持物を避けながら壁面に沿わせ、所定の位置で固定する必要がある。記事には、主ケーブルとセンサー側の細いケーブルをつなぐ光ファイバーの接続箱も登場する。冒頭の写真は、その実物を説明する担当者だ。

ここから読み取れる事業上の接点は、検出器そのものに加え、配線、接続部、固定具、施工用の道具にある。どれほど優れたセンサーでも、取り付けられず、信号を取り出せなければ役割を果たせない。

光学診断では、観測する光を通す「診断窓」が重要になる。ITERの2023年3月13日の解説は、波長に応じて石英やサファイアなどの材料を選ぶ一方、窓には真空と閉じ込めの境界を保つ役割もあると説明した。診断窓の設計と試験

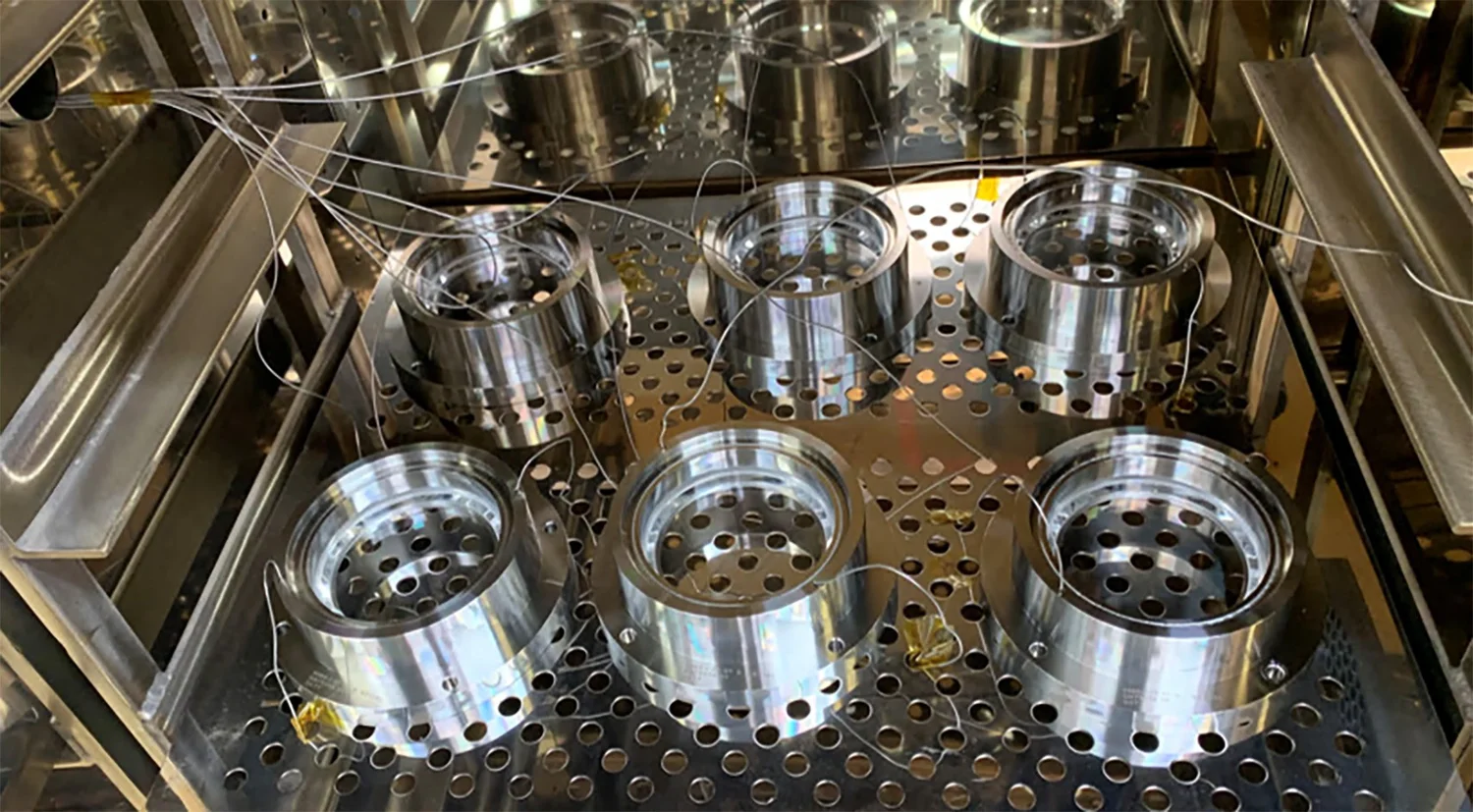

透明であればよいわけではない。光の減衰や反射、温度変化による変形も測定へ影響する。写真は当時の窓の試作品を熱サイクル試験にかける様子で、完成した核融合炉の運転写真ではない。

光学材料、薄膜、金属との接合を得意とする企業には、こうした複数条件の重なりが接点になる。ただし、通常の光学製品で得た性能が、そのまま核融合向けの使用条件に適合するとは限らない。対象の波長、熱負荷、接合方法、検証する範囲を一緒に整理したい。

プラズマが出す光を受け取るだけでなく、外から働きかけて調べる方法もある。ITERの2019年11月4日の解説は、診断用中性粒子ビームと分光計測を組み合わせ、反応で生じるヘリウムを調べる仕組みを紹介した。診断用ビームの試験基盤

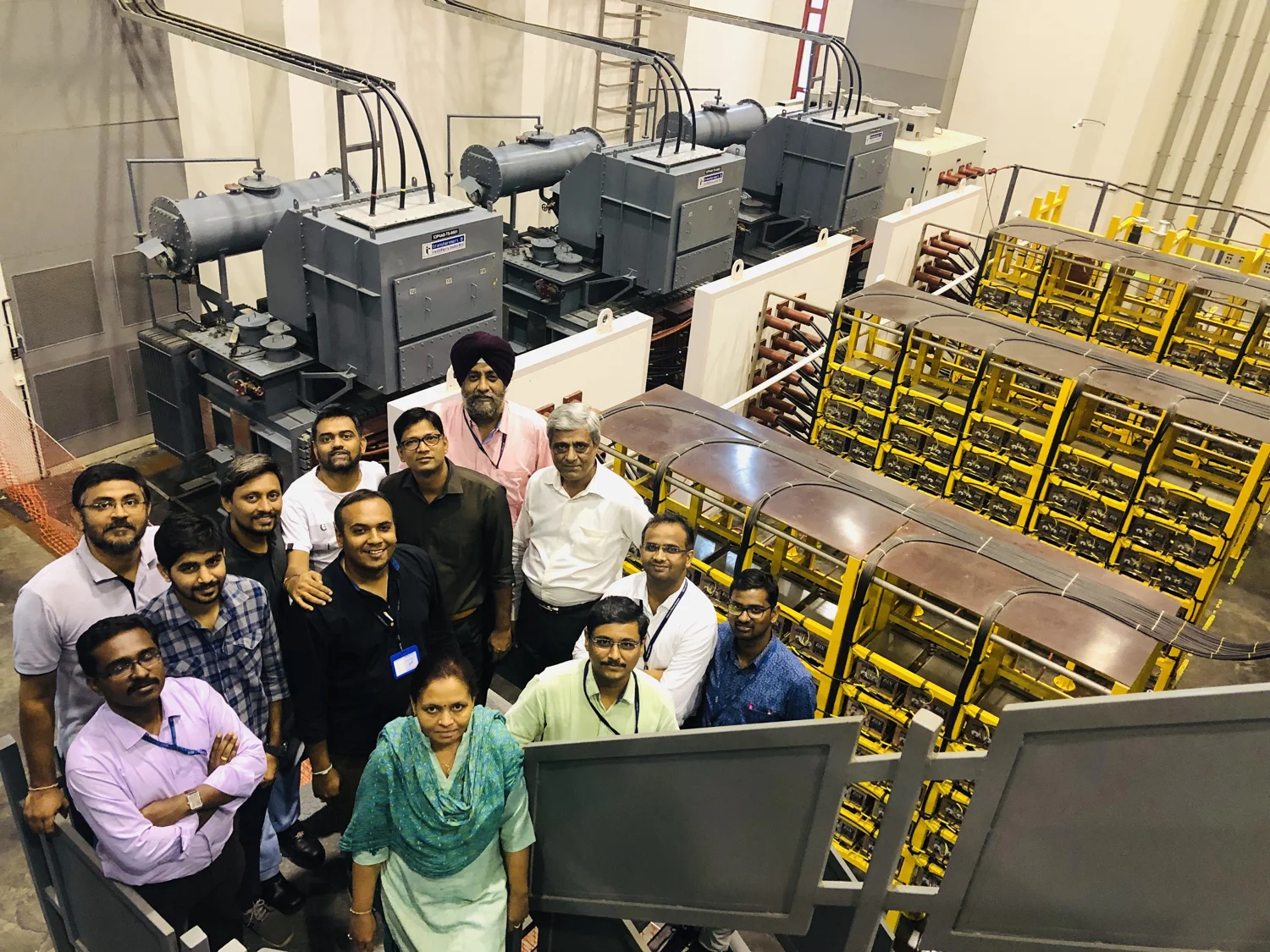

写真はインドの試験施設で当時受入試験が進められていた電源設備だ。ビームを発生させ、狙った経路へ運ぶためにも、電源や機械設備が必要になる。同記事にある将来の日程は発表当時の計画であり、現在の完成実績としては扱わない。

診断装置の調達を理解するには、センサー単品の価格だけでなく、測定を成立させる周辺機器や試験環境まで見ることが有用だ。

以上の事例を踏まえた編集部の提案は、自社製品の紹介を、使用条件と確認方法の組にすることだ。測定対象、設置場所、許容される誤差、使用環境、交換の可否を整理し、どの試験結果を提出できるかを示したい。

さらに、単体での性能と、組み込んだ後の性能を分ける。光学部品なら透過特性だけでなく接合後の状態、ケーブルなら信号の伝送だけでなく取付け条件までが相手の判断材料になる。必要な認定、試験費用の負担、設計変更時の再確認は個別の契約条件による。

核融合の「目」を支える産業は、精密な検出器の外側にも広がっている。公開事例は受注を保証しないが、既存の光学・計装・配線技術をどこへつなげられるかを考える、具体的な入口になる。
