核融合を冷やす、樹脂と水滴の仕事。ITERの冷却塔を内側から見る

核融合の設備を支える部品は、真空容器や磁石の中だけにあるわけではない。ITERの冷却塔では、樹脂製の薄い板、散水ノズル、大きなファンが組み合わされ、施設の熱を外へ逃がす。冷却塔の内部をたどると、材料・成形・流体機器の企業が検討できる仕事が見えてくる。

ITERは発電を行わない実験装置だ。2017年7月17日の公式解説は、将来の発電所なら発電に利用する熱も、ITERでは施設の外へ逃がす必要があると説明している。炉内で熱を受ける機器から、配管、ポンプ、熱交換器を経て、最後の冷却塔へつながる。ITERの排熱設備の解説

冷却塔は、核融合反応を起こす装置ではない。それでも、他の設備が出す熱を受け止められなければ、運転を支えられない。高温に耐える特殊材料だけでなく、広い面積で水と空気を接触させる部品にも役割がある。

この記事の写真は2020年1月27日に公開された建設中の記録で、現在の核融合燃焼や発電の実績を写したものではない。冒頭は、ファンに最初の羽根を取り付けた段階の様子だ。

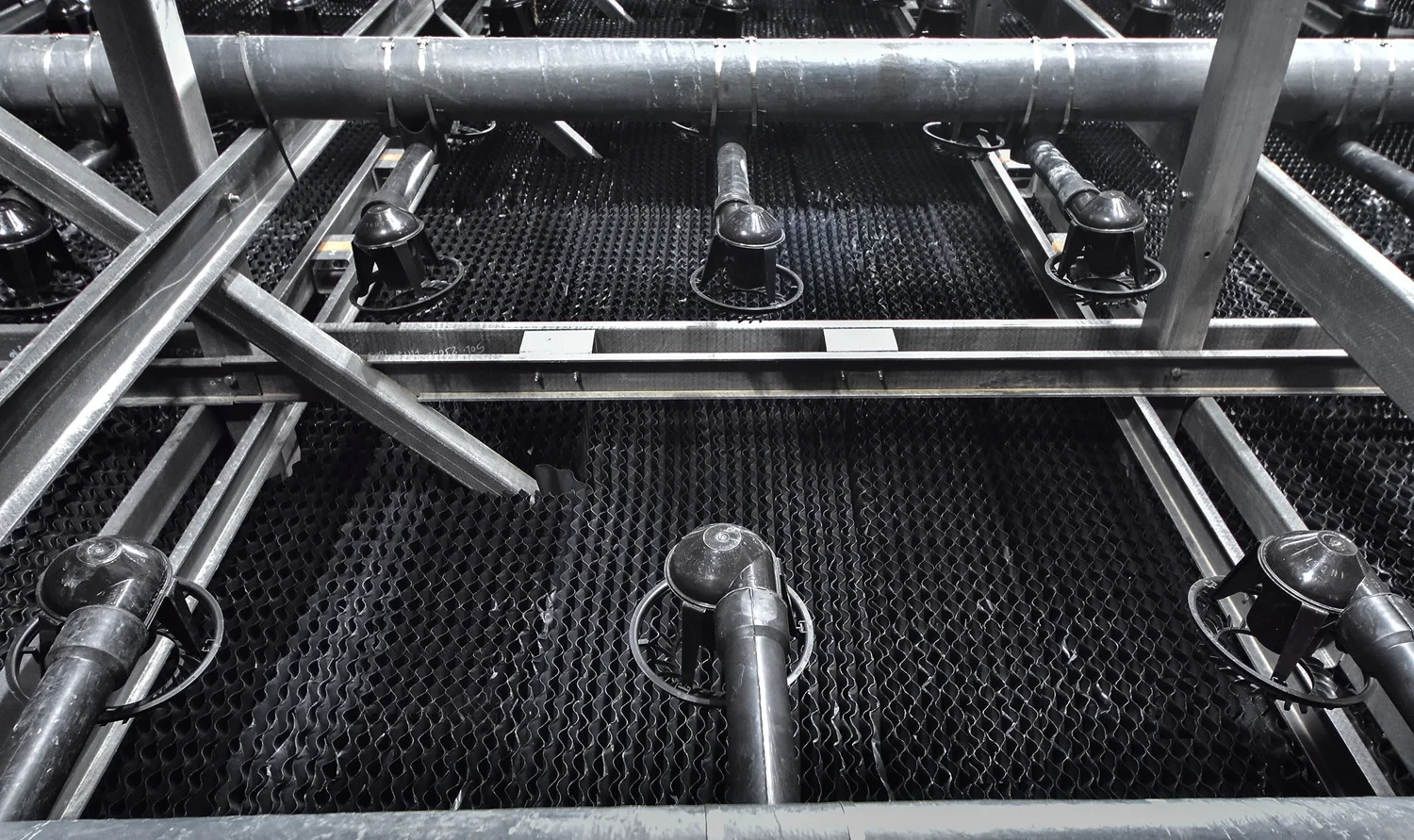

ITERの2020年の解説では、冷却区画の内部に散水ノズルと、波形の樹脂板を重ねた「充填材」が設けられている。水を広げて空気に触れさせ、一部が蒸発する際に熱を奪う仕組みだ。上部のファンは空気の流れをつくる。冷却塔内部の写真と解説

ここで注目したいのは、材料と形状を組み合わせて機能をつくっている点だ。樹脂を大量に納めるだけでは、冷却性能の説明にならない。板の形、積み重ね方、水の広がり、空気の通り方を一体で考える必要がある。

成形や組立てを担う企業なら、部品単体の精度に加え、現場で所定の形を再現できるかが提案の焦点になる。大型設備ほど、輸送時の梱包、設置手順、交換のしやすさも、製品の使いやすさに関わる。

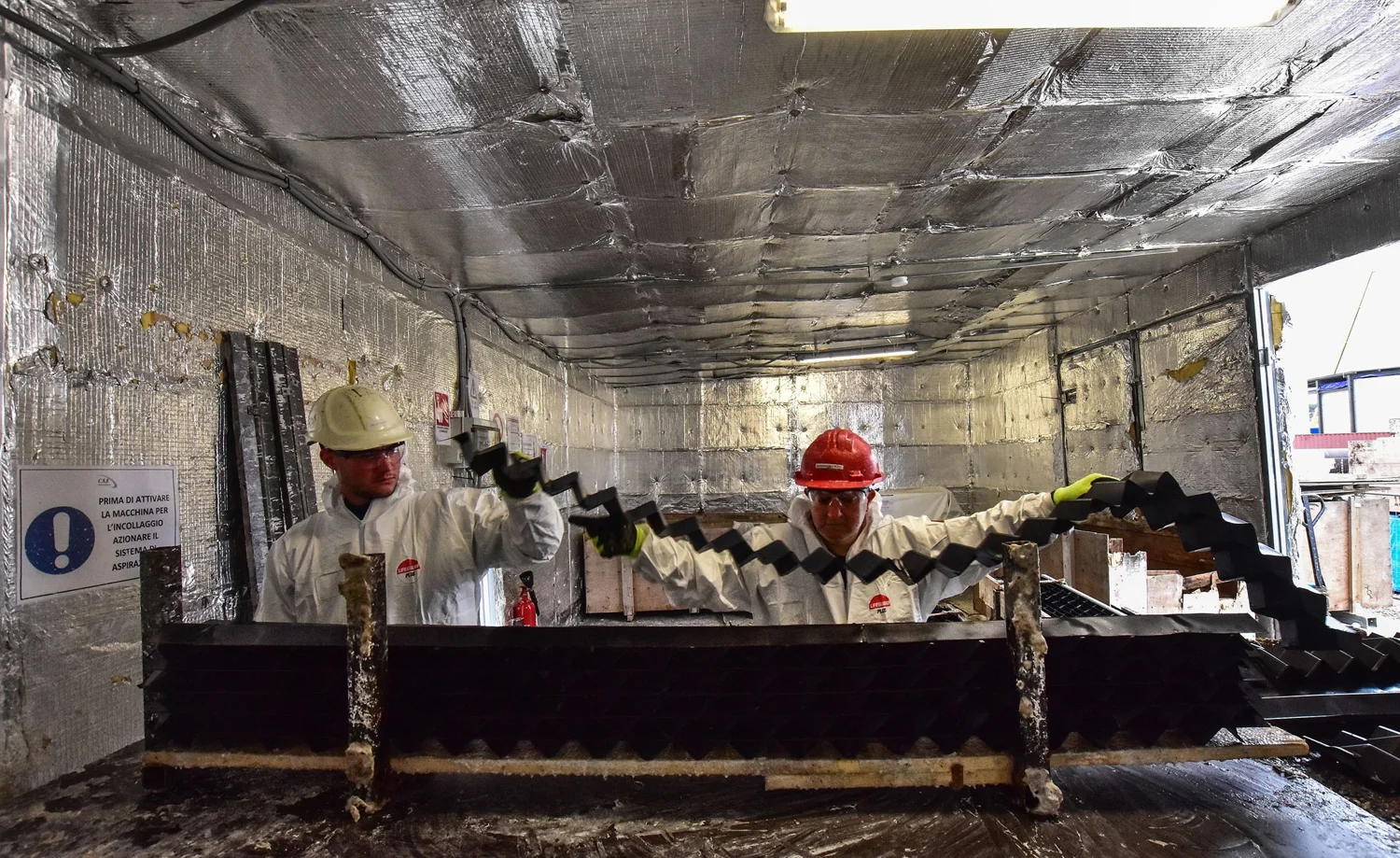

冷却塔では、水の蒸発による冷却と、水滴が空気に運ばれて外へ出ることを分けて考える。後者の飛散を抑えるのが「ドリフトエリミネーター」だ。ITERでは曲がりくねった流路を持つ薄板の組合せにより、水滴の向きを変え、塔内へ戻す構造が紹介されている。水滴を回収する部材

写真は、その部材を組み立てる実際の作業だ。一見すると地味な樹脂部品でも、水の損失を抑える役割を持つ。冷却設備を評価するときには、熱を逃がす性能だけでなく、どのような状態で水が外へ出るかにも目を向けたい。

企業が試作品を提案するなら、形状の説明に加え、どの流量・風量で何を測定するかを添えると検討しやすい。以下の提案事項は編集部の考察であり、ITERの現在の公募条件ではない。

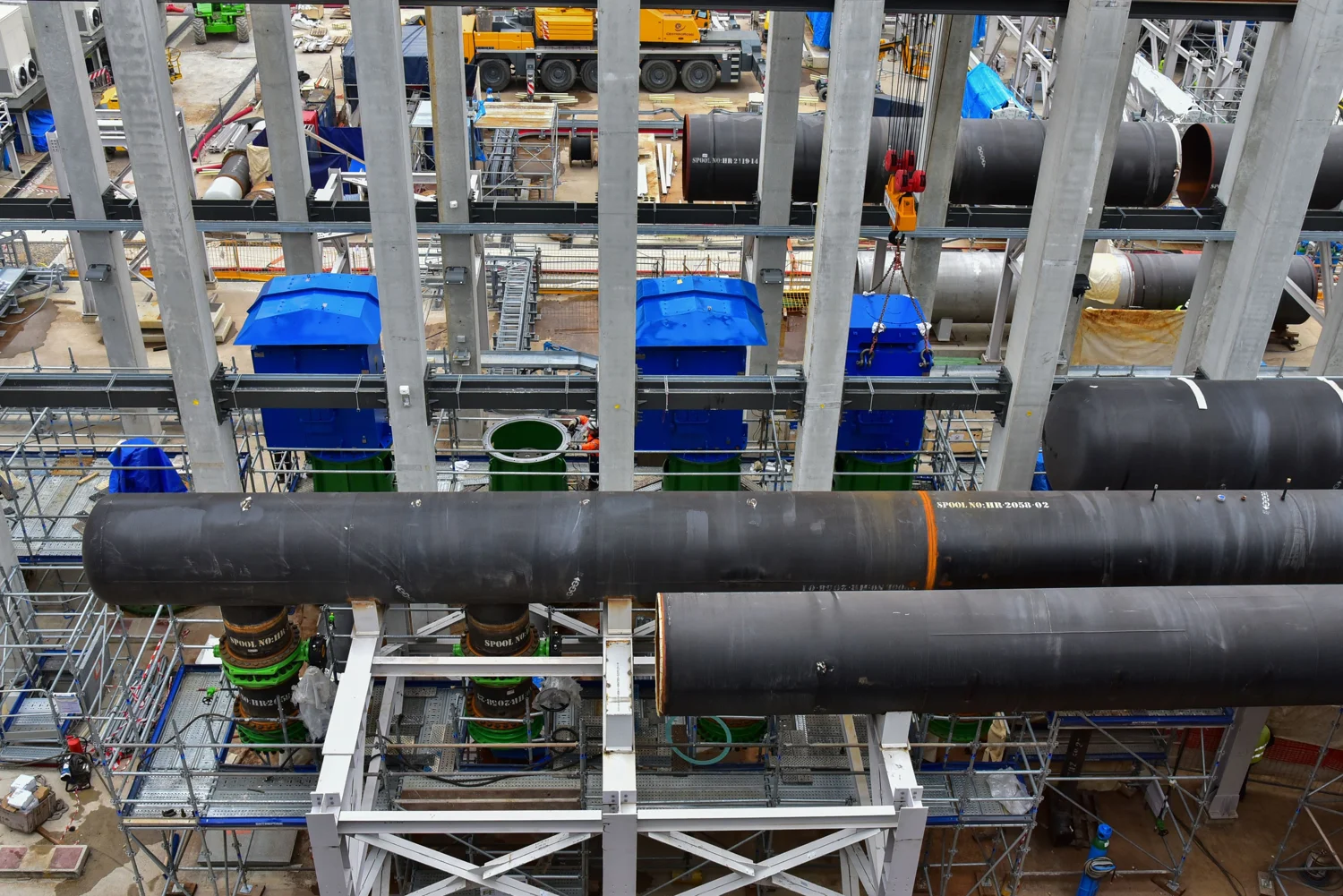

ITERの冷却塔区域の公式ページは、温水槽・冷水槽、ポンプ、熱交換器、独立して運転できる10区画の冷却塔を説明する。プラズマ運転に伴う熱負荷の変化に合わせ、系統の流れを調整する考え方が示されている。冷却塔区域の構成

同ページは、設備が他の系統の試運転を支えるために稼働していると記載している。これは核融合燃焼の熱を処理した実績とは区別したい。ITER向けの構成を、将来の商用炉の標準仕様とみなすこともできない。

機器の見積りを比べる際には、最大流量だけでなく、低い負荷での使い方、起動と停止、点検中の運転範囲を揃える。購入価格が低くても、運転電力や保守の条件によって評価は変わる。どの条件を試験で確認し、誰が全体系として受け入れるかまでが商談の論点になる。

材料メーカー、成形加工企業、ファン・ポンプメーカーが用意したいのは、自社の部品が冷却設備のどの機能を担うかという説明だ。使用する水の条件、接続する機器、施工方法、検査、交換部品の供給範囲を整理し、未確定の項目は発注側へ確認する。

核融合向けであることだけを付加価値にせず、冷却性能と水の損失、運転と保守を具体的に語る。ITERの内部写真は、既存産業の技術が大型研究設備をどう支えているかを知る手掛かりになる。受注を保証するものではないが、自社の経験を生かす場所を探すには、炉の外側にも目を向ける価値がある。
