ステラレータは、どう進化したのか。1951年の発想から「磁場を設計する」時代へ

ステラレータは、外側に置いたコイルで、プラズマを閉じ込めるためのねじれた磁場を作る装置だ。日本で発展したヘリオトロンなどのヘリカル方式も、この外部コイルを重視する研究の流れに位置づけられる。

輪になった容器に磁場を通すだけでは、高温の粒子を十分に保ち続けることは難しい。粒子の動きには磁場の強さや曲がり方が影響する。そこで磁力線が輪を周回しながら断面内でも回り込むよう、磁場にねじれを与える。トカマクではプラズマに流す大きな電流が、この役割の一部を担う。ステラレータでは主に外部のコイルが担う。

この違いは、連続運転を考えるうえで魅力になる。一方、磁場やコイルは三次元的で、設計と製造が複雑になる。「連続運転に向く原理」と「発電所として運転できること」は別の段階だ。加熱、燃料供給、壁の冷却、保守までそろわなければ発電所にはならない。方式の名前だけで優劣を決めず、何を解決し、何が残るのかを見る必要がある。

出典：IPPのステラレータ解説

米プリンストンプラズマ物理研究所（PPPL）の歴史資料によると、ライマン・スピッツァーは1951年にステラレータの構想をまとめた。初期には、8の字形の装置で磁場の性質を工夫する案が試みられた。研究はProject Matterhornとして進み、Model A、Model Bなどを経て、より大きな実験へ向かった。

1961年に実験が始まったModel Cでは、加熱方法やプラズマのふるまいが調べられた。しかし、1969年にソ連のトカマクの成果を検討した後、PPPLはModel Cをトカマクへ改造する方針を選ぶ。同研究所の記録では、改造されたSymmetric Tokamakは1969年12月に運転を始めた。

この出来事を「ステラレータが世界から消えた」と読むと、その後の歴史を見失う。ここで起きたのは、米国の一つの大きな研究拠点における方針転換だった。磁場を外から作る考え方そのものが否定され、すべての国が研究をやめたわけではない。

出典：PPPL・初期のステラレータ、Model Cの歴史

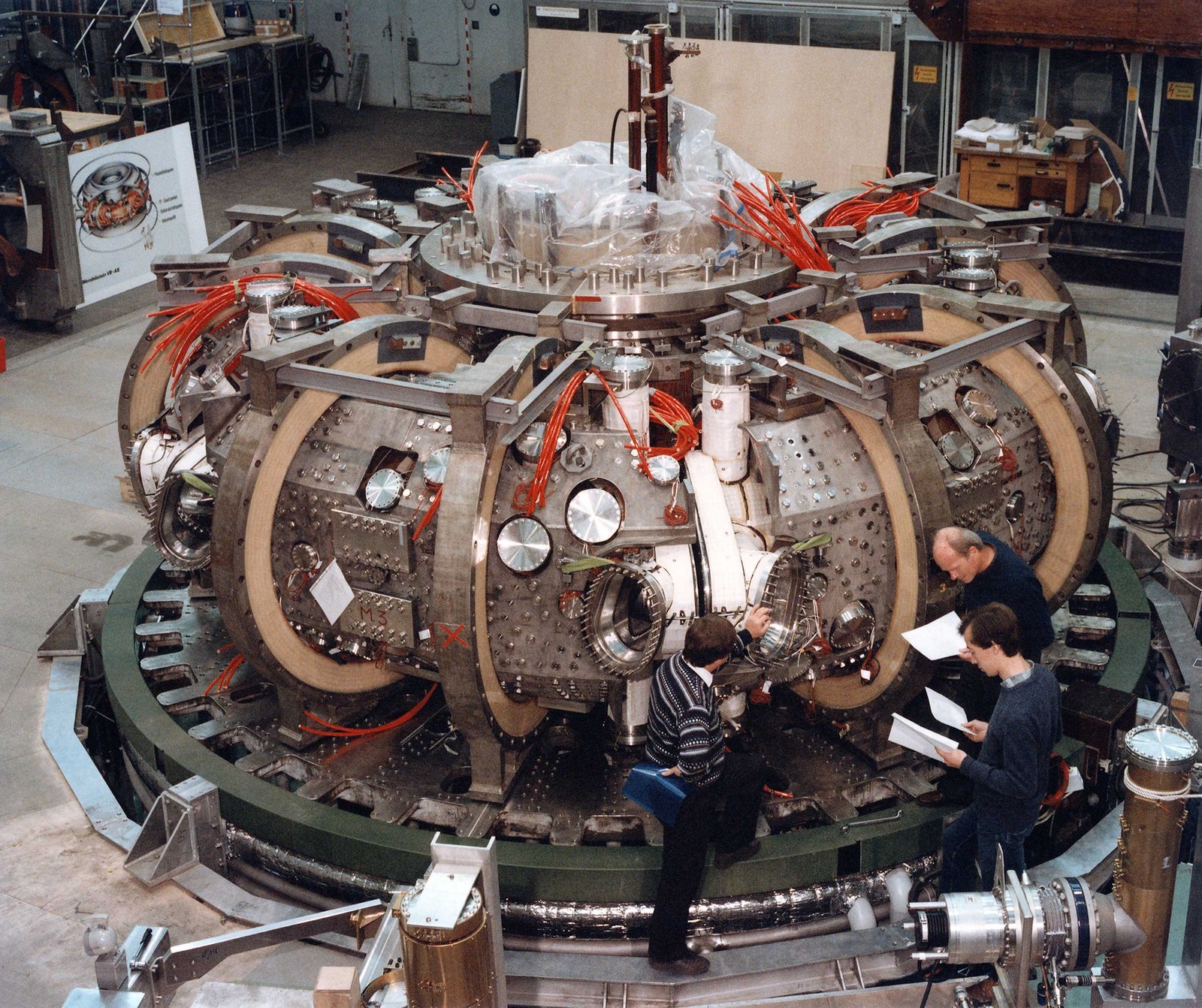

歴史を一本道にしないために重要なのが、日本とドイツの取り組みだ。ドイツではWendelstein系列の実験が続き、1988年にはWendelstein 7-AS（W7-AS）が最初のプラズマを生成した。日本では、連続したらせん状のコイルを使うヘリオトロン方式が発展し、後に大型ヘリカル装置LHDへつながった。

両者は同じ装置を別の国で作ったものではない。コイルの配置、磁場の作り方、設計で優先する性質に違いがある。だから、異なる装置の知見を単純な順位表に並べるだけでは、研究の意味を捉えにくい。ある装置は磁場の設計手法を検証し、別の装置は広い条件でプラズマの性質を調べる。得られた結果は、後の装置で仮説を絞り込む材料にもなる。

この長い継続を踏まえると、近年の注目は「忘れられた方式の突然の復活」より、積み重ねてきた研究が新しい計算・製造技術と結びついた局面と見る方が正確だ。

出典：IPP・W7-ASの概要、NIFS・LHDプロジェクトの目的

W7-ASの歴史的な意味は、装置が大きくなったことより、設計の考え方にある。IPPが1988年に公表した説明では、まず望ましい磁場を計算し、それを生み出すコイルを逆算する方法が示されている。大型で高速な計算機の利用が、この取り組みを支えた。

従来の考え方を単純化すると、「作れそうなコイルを置き、そこにできる磁場を調べる」という順序になる。これに対して、プラズマに求める性質を先に置くと、コイルの形は設計の出発点だけでなく、計算から導かれる結果にもなる。

ただし、計算結果をそのまま装置にできるわけではない。W7-ASでは、構想、試作、製造、組み立て、実験をつなぐ必要があった。1988年から2002年までの実験を通じ、改良した磁場による閉じ込めなどが調べられた。この段階は、「計算でよい形が見つかった」から「実験で狙いを検証した」へ進むための橋渡しだった。

出典：1988年のW7-AS初プラズマ発表、W7-ASの実験期間と成果

「最適化された磁場」と聞くと、唯一の正解の形が発見されたように感じるかもしれない。実際には、複数の目標を同時に扱う設計問題だ。

高温の粒子が逃げにくいこと、プラズマの圧力が上がっても性質が大きく崩れないこと、予期しない電流を小さくすること。さらに将来の炉では、核融合で生じる高エネルギー粒子を十分に保てることも重要になる。設計者は、こうした性質を数値で評価し、形を変えながら改善する。

評価項目を一つだけよくしても、別の性質が悪くなれば実用的ではない。コイルを作れるか、機器を取り付ける空間があるか、保守のために近づけるかも、装置全体では無視できない。計算の目的関数に何を入れたかによって、「最適」の意味は変わる。

IPPの2024年研究報告でも、W7-Xの設計を最終形とせず、閉じ込めや乱流などをさらに改善する新しい磁場形状が検討されている。ここで示される設計候補は、完成した発電炉の実績ではない。計算による可能性と実験による確認を、段階ごとに読むことが大切だ。

出典：IPP・ステラレータ最適化の研究報告

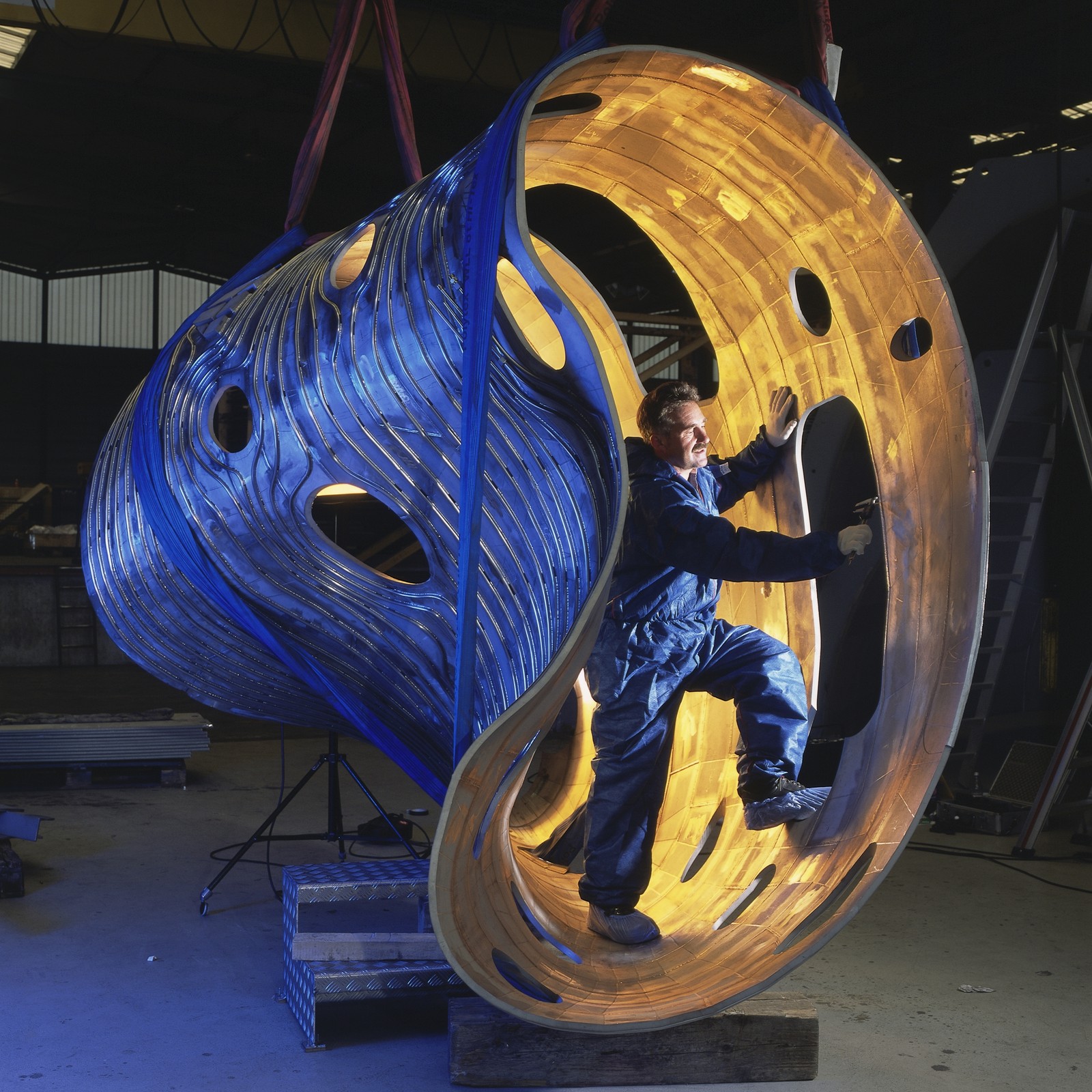

設計法が進歩しても、現場では金属、絶縁、冷却配管、支持構造を組み合わせる。三次元のコイルは、磁場を作る部品であると同時に、大きな力や低温環境に耐える機械でもある。

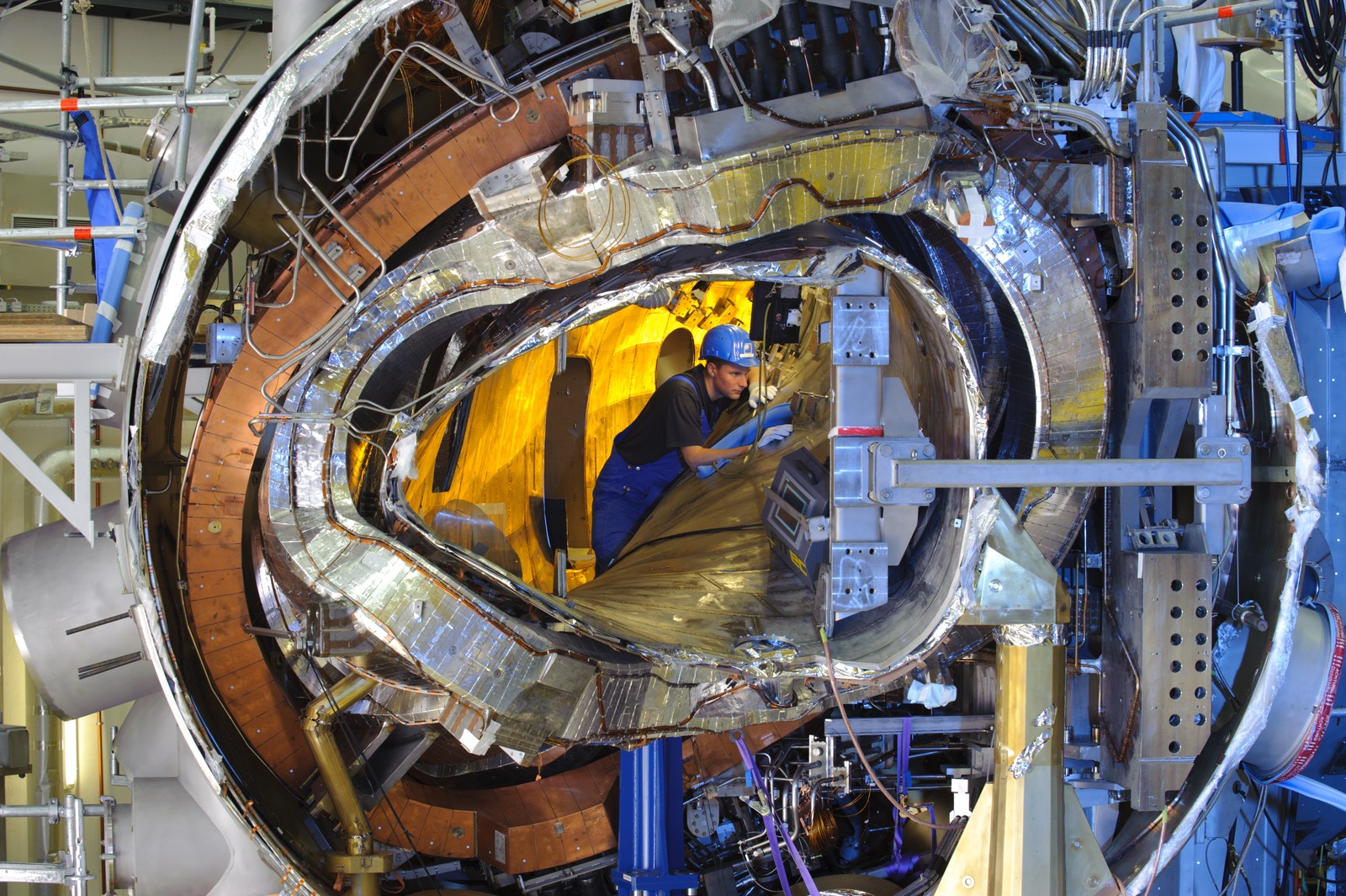

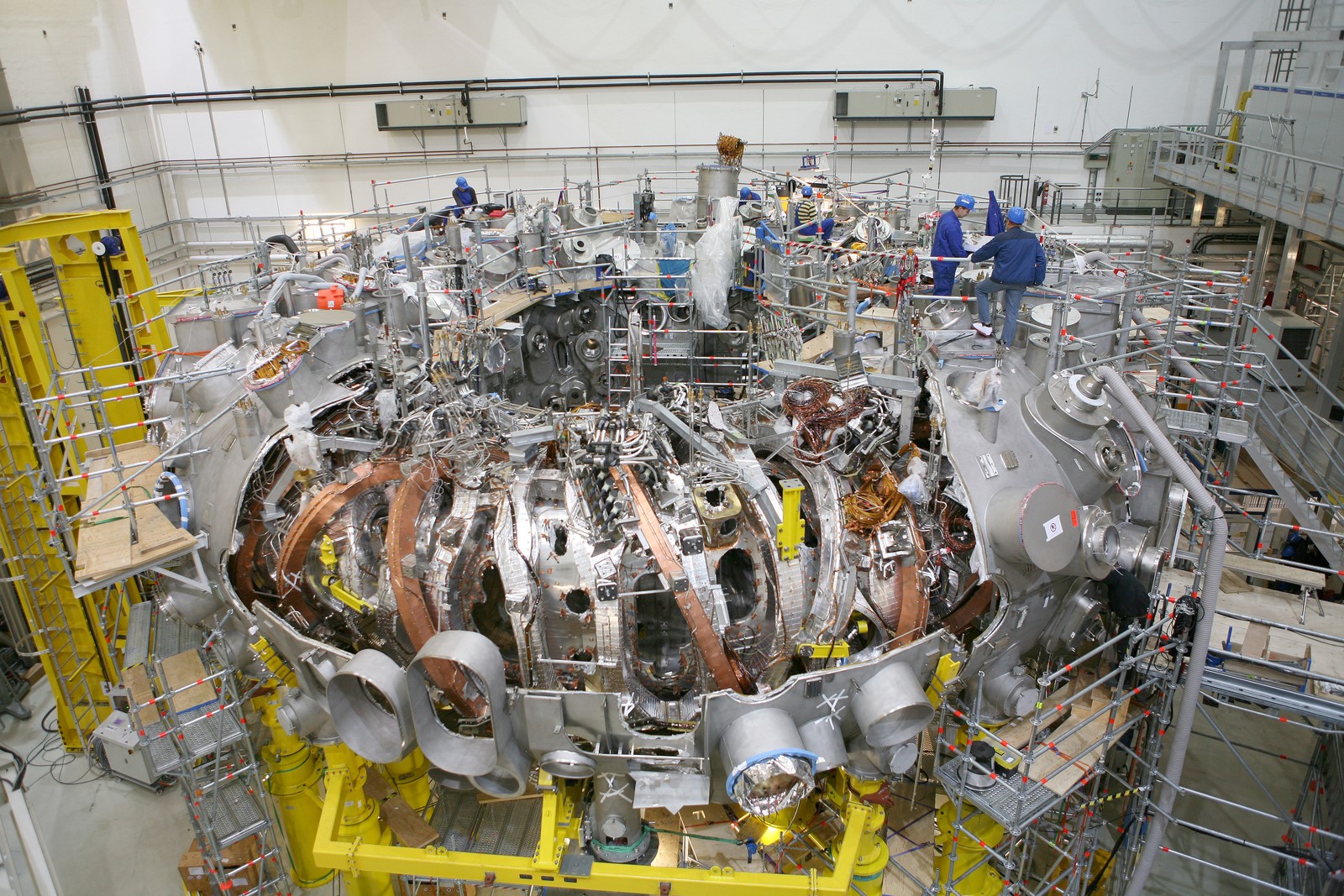

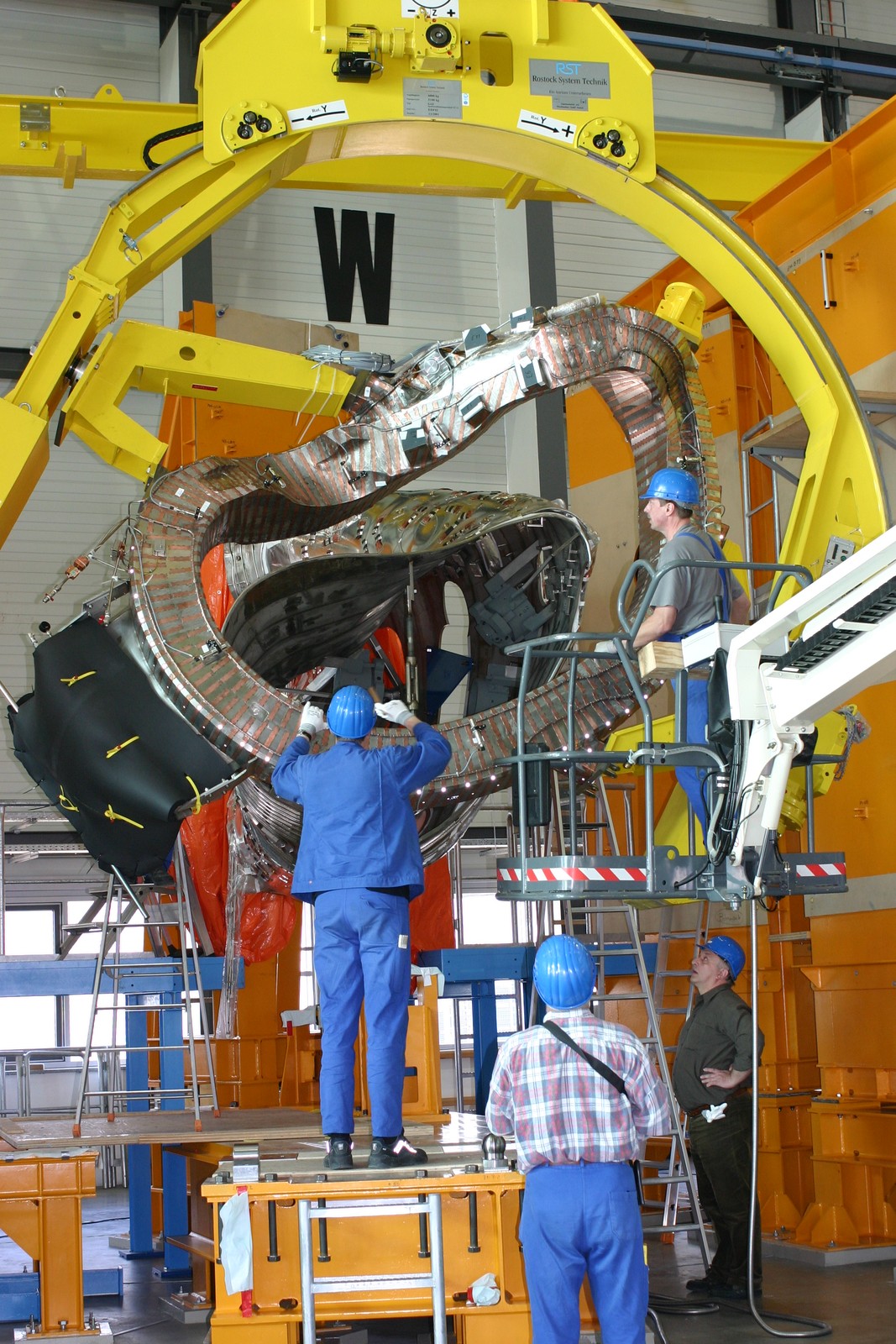

Wendelstein 7-X（W7-X）は、50個の非平面コイルと20個の平面コイルを使う超伝導装置だ。多数の形状と取り合いを管理しながら、容器や支持部品と組み合わせていく。写真に写る複雑な曲面は、単なる未来的な外観ではない。設計した磁場と、装置を成立させる工学上の制約が形になっている。

ここに、研究と産業の接点がある。計算が求める精度を、製造、測定、組み立て、受入検査へどう引き渡すか。完成後にずれが見つかったとき、磁場への影響をどう評価するか。企業にとっては「核融合向け」というラベルより、どの品質を、どの根拠で保証する仕事なのかを理解することが重要になる。

出典：IPP・W7-X公式概要資料

W7-Xは2015年12月10日に最初のヘリウムプラズマを生成した。最初の放電が短時間でも、その時点では、組み上げた装置を使って実験を始められること自体に意味がある。その後、加熱や冷却などの条件を整えながら、設計の狙いが順に試された。

2018年にIPPが紹介した研究では、最初の実験期間のデータから、良好な粒子の閉じ込めと小さなブートストラップ電流などが確認された。ブートストラップ電流は、プラズマの圧力分布などに関係して生じる電流だ。ステラレータの説明にある「大きなプラズマ電流を必要としない」は、「内部の電流が常に完全にゼロ」と同じ意味ではない。

2021年には、磁場の形に関係する新古典輸送の損失を小さくする設計が、実験結果によって裏づけられたと報告された。これは、熱の逃げ道の一つを抑えられたという重要な成果だ。一方、乱流など別の輸送もあるため、「損失がなくなった」とは読めない。

設計、予測、測定を対応させて検証する。この積み重ねが、記録の数字だけでは見えにくいW7-Xの価値である。

出典：W7-Xの10年、2018年の実験検証、2021年の新古典輸送の検証

2025年5月22日のW7-X実験では、高い三重積を長く維持する成果が得られ、IPPは43秒の結果を発表した。三重積は、温度、密度、エネルギー閉じ込め時間を掛け合わせた指標だ。ここでいうエネルギー閉じ込め時間と、放電を続けた43秒は、別の量である。

2025年6月30日の追記は、後から共有されたJETのデータを含めると、長時間の三重積ではW7-XとJETが並ぶと説明している。「あらゆる条件で世界一」と広げるのは適切でない。どの長さの放電を、どの指標で比較した記録かを見る必要がある。

長い放電は、壁へ流れる熱や燃料供給を継続して扱う研究につながる。しかしW7-Xは、核融合による発電を行う装置ではない。高性能プラズマ、長時間運転、燃焼プラズマ、発電設備としての稼働は、それぞれ確かめるべき内容が異なる。記録の向上は前進であっても、それだけで商用化の時期や発電原価は決まらない。

出典：IPP・2025年の長時間三重積の成果と追記

日本のLHDは1998年3月31日に初プラズマを達成し、2025年12月25日にプラズマ実験を終了した。NIFSの報告は、長い実験期間に加え、国内外の共同研究を支えた装置としての役割を伝えている。

LHDとW7-Xを、単に旧型と新型の関係に置くことはできない。LHDはヘリオトロン磁場のもとでプラズマの性質を調べ、多様な条件の実験を重ねた。W7-Xは別の磁場設計とコイル構成を持ち、最適化の狙いを検証している。装置ごとの目的を踏まえることで、研究結果を比較する意味も明確になる。

実験の終了は、得られたデータの価値がなくなることを意味しない。新しい理論や計算モデルが出てきたとき、過去の測定結果は検証の材料になる。装置の建設や運転で培われた技術も、次の研究課題を考える土台になる。

一方、LHDを現在もプラズマ実験中の装置として紹介するのは、すでに正確ではない。研究機関や設備を記事で扱う際は、歴史的な成果と現在の運転状態を分ける必要がある。

出典：NIFS・LHD実験完遂の報告

米国でも、新しい設計の試みがある。PPPLが2024年に紹介したMUSEは、市販の永久磁石と3Dプリントした支持構造を活用する研究装置だ。すべてを複雑な通電コイルだけで実現するのとは異なる方法で、必要な磁場を作ることを探っている。

ただし、小型研究装置での成立を、そのまま発電所規模での成立とみなすことはできない。材料、温度、設置空間など、規模や用途が変われば検討事項も変わる。重要なのは「永久磁石なら解決する」という結論ではなく、計算と製造の進歩によって、試せる設計の幅が広がったことだ。

スピッツァーの時代と比べると、研究者が使える設計手段は大きく増えた。それでも、計算した磁場を作り、測り、プラズマで確かめるという基本の流れは変わらない。

出典：PPPL・MUSEの紹介

この研究史から導ける実務上の視点は、装置の完成予定年だけを追わないことだ。産業への参加を考えるなら、設計から実験までのどこに未解決の仕事があるのかを分けて見る方が役に立つ。

例えば、三次元形状を測る技術には、測定できることに加え、その結果を設計側へ戻せることが求められる。製造では、でき上がった部品の寸法だけでなく、組み立て後や運転条件での状態も問題になる。検査の記録が次の設計変更に使えるなら、納品した部品以上の価値を持ちうる。

これは編集上の考察であり、特定の企業への発注や市場規模を示すものではない。実際の参入では、対象機関の仕様書、必要な資格、試験方法、納期、知的財産や責任範囲を個別に確認する必要がある。研究上有望な方式であることと、現時点で売上につながる案件が存在することは、別々に確かめるべきだ。

ステラレータの進展を読むときは、三つの問いを置くと整理しやすい。

第一に、成果は計算、部品試験、プラズマ実験、発電のどの段階か。第二に、よくなったのは粒子の閉じ込め、熱の損失、運転時間、製造性などのどの性質か。第三に、比較する条件はそろっているか。この問いは、大学や研究所の発表にも、企業の開発計画にも使える。

1951年の発想から現在までの歩みは、一度の大発見で発電所へ届いた物語ではない。異なる国の継続研究、計算能力の向上、製造技術、実験による検証が、設計の選択肢を少しずつ広げてきた歴史だ。

次の重要な進展も、必ずしも最も派手な記録の形で現れるとは限らない。設計した性質が再現されること、異なる条件でも通用すること、製造と保守を含む装置全体として成立すること。その一つ一つを見れば、ステラレータが進んだ距離と、これから確かめるべき課題の両方が見えてくる。
