核融合のエネルギーを運ぶ、中性子とは？ 磁場の外側で起きる仕事

磁場で高温のプラズマを閉じ込める核融合炉から、どうやってエネルギーを取り出すのでしょうか。重水素と三重水素を使うD–T反応では、その橋渡しをするのが中性子です。電荷を持たないこの粒子を追うと、プラズマの外側に熱回収設備や遮蔽、材料試験が必要な理由がつながります。

この記事は中性子の働きを理解するための基礎解説です。掲載写真は米国標準技術研究所（NIST）の中性子研究・検出装置で、核融合発電炉の写真ではありません。中性子を測るために、実際にどのような機器が使われるかを示しています。

中性子は陽子とともに原子核を構成する粒子で、電気的には中性です。核融合や核分裂などの反応では原子核の外へ放出されます。電子や陽子のように電荷を持つ粒子とは、物質との相互作用や検出の仕方が異なります。DOEの基礎解説は、その違いを中性子利用の出発点にしています。

D–T反応は、重水素の原子核と三重水素の原子核から、ヘリウムの原子核と中性子が生まれる反応です。放出されるエネルギーは約17.6MeV。そのうち中性子が約14.1MeV、ヘリウム原子核が約3.5MeVを持って飛び出します。MeVは粒子一つが持つエネルギーを表す単位で、温度や発電出力そのものではありません。

14.1を17.6で割ると約80％になります。ただし、これは反応で生まれたエネルギーの配分です。「投入した電力の80％を回収できる」「発電効率が80％」という意味ではありません。発電量を評価するには、熱から電気への変換や、炉を運転する設備の消費電力も考える必要があります。米国科学・工学・医学アカデミーの2021年報告書は、こうした炉内のエネルギーの行き先を整理しています。

電荷を持つ粒子は、磁場を横切る向きに運動すると進行方向を曲げる力を受けます。磁場閉じ込め方式はこの性質を利用します。D–T反応で生まれるヘリウム原子核も電荷を持ち、そのエネルギーをプラズマの加熱に役立てることができます。

一方、中性子の電荷はゼロです。そのため、荷電粒子と同じ力で軌道を曲げて閉じ込めることはできず、プラズマから周囲の構造物へ進みます。「強い磁石があるから、中性子もその中にとどまる」と考えると、炉の構造を読み違えてしまいます。

ただし、中性子が磁気とまったく関係しないわけではありません。中性子には磁気モーメントという性質があり、物質の磁性を調べる研究にも使われます。NISTの解説が紹介する、この微視的な性質と、発電炉で荷電粒子を閉じ込める仕組みは区別して理解する必要があります。

物質に入った中性子は、原子核との相互作用で進行方向やエネルギーを変えることがあります。これが散乱です。相手にエネルギーを渡して減速する場合もあります。中性子が原子核に取り込まれる吸収は、それとは別の過程です。吸収によって核種が変わったり、別の粒子や放射線が生じたりすることもあります。

遮蔽は、こうした相互作用を利用して、守りたい場所に届く放射線を減らす設計のことです。単に厚い壁を置けば、あらゆる中性子を同じように止められるわけではありません。中性子のエネルギー、材料の組成、厚さ、配置、二次的に生じる放射線も考慮します。ITERの説明でも、散乱と吸収は異なる過程として扱われています。

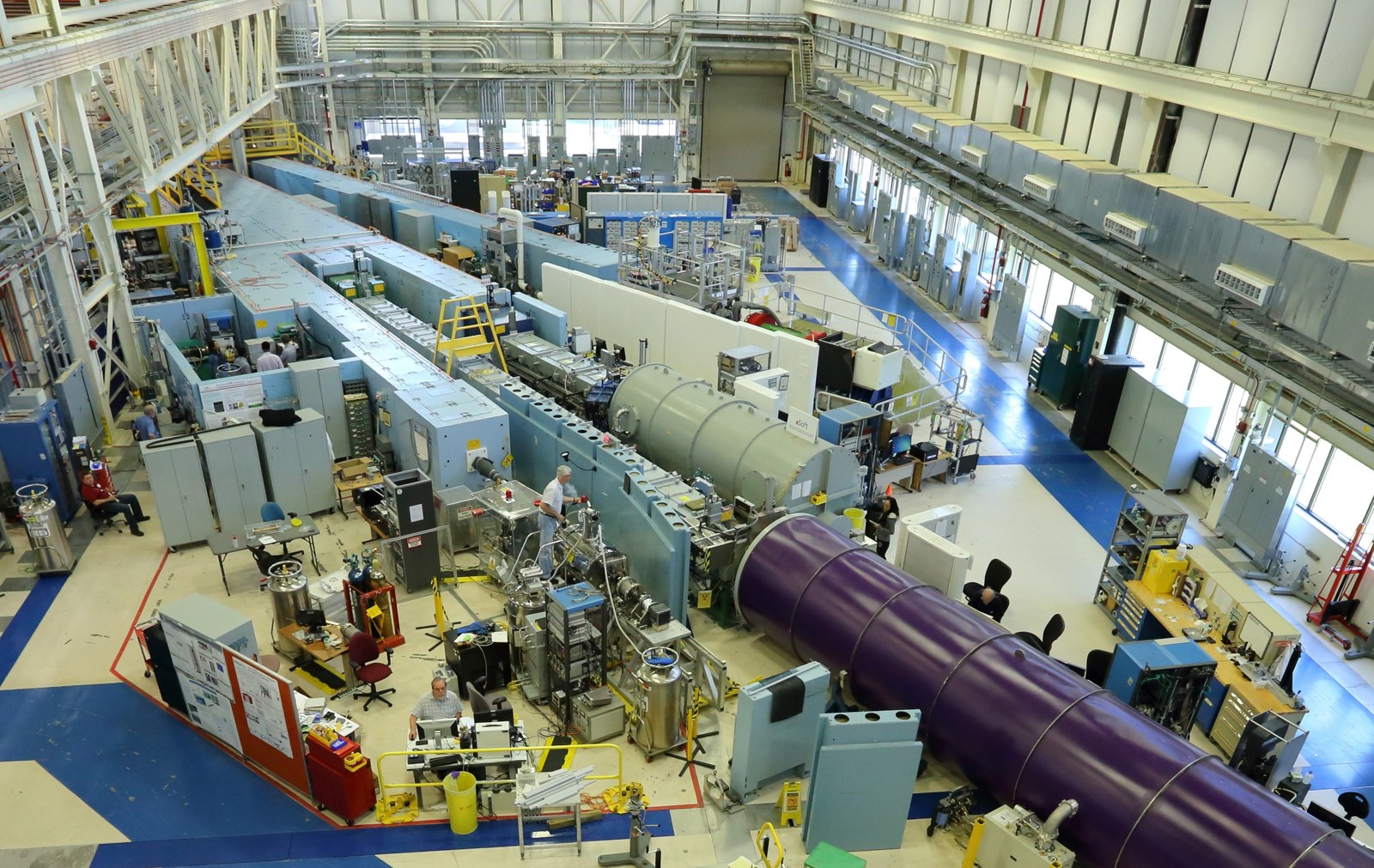

この違いは「中性子が通った」という実験結果を読むときにも重要です。透過した数だけでなく、方向やエネルギーがどう変わったかを測れば、材料内部の構造や状態を調べる手掛かりになります。冒頭の写真にあるNISTの小角中性子散乱装置も、物質を調べる研究設備の一例です。

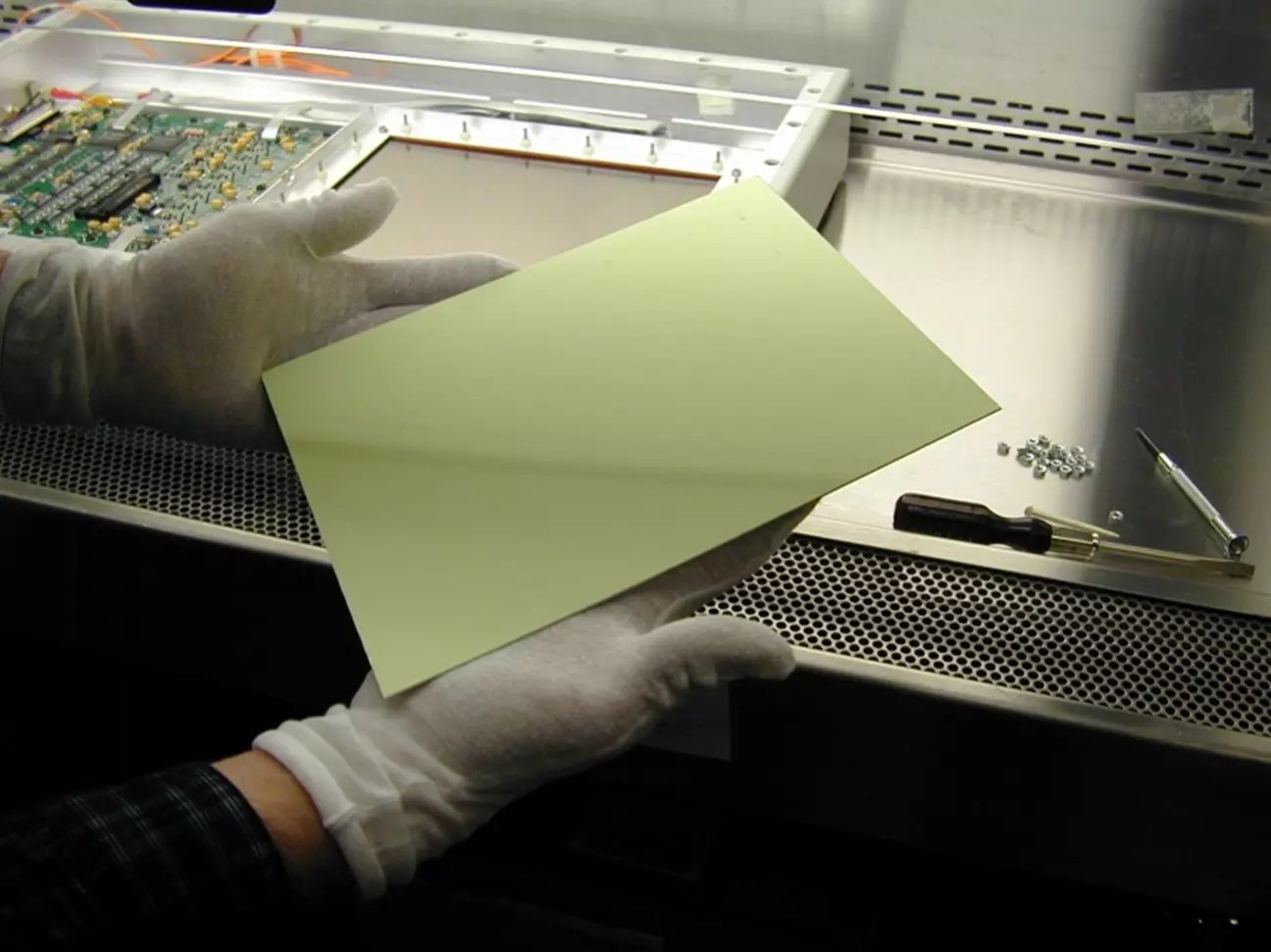

目に見えない中性子を測るには、物質との反応を検出できる信号に変えます。NISTの検出器紹介にあるLiF:ZnSスクリーンは、その一例です。中性子との反応で生じる光を、光に感度を持つ検出器で読み取ります。

写真で手前に見える板がスクリーンで、背後には検出器の内部が見えます。「中性子を直接カメラで撮る」というより、中性子が物質に及ぼした作用を画像にする、と考えると分かりやすくなります。これは核融合炉の発電実績を示す写真ではなく、検出の原理を説明するための実物資料です。

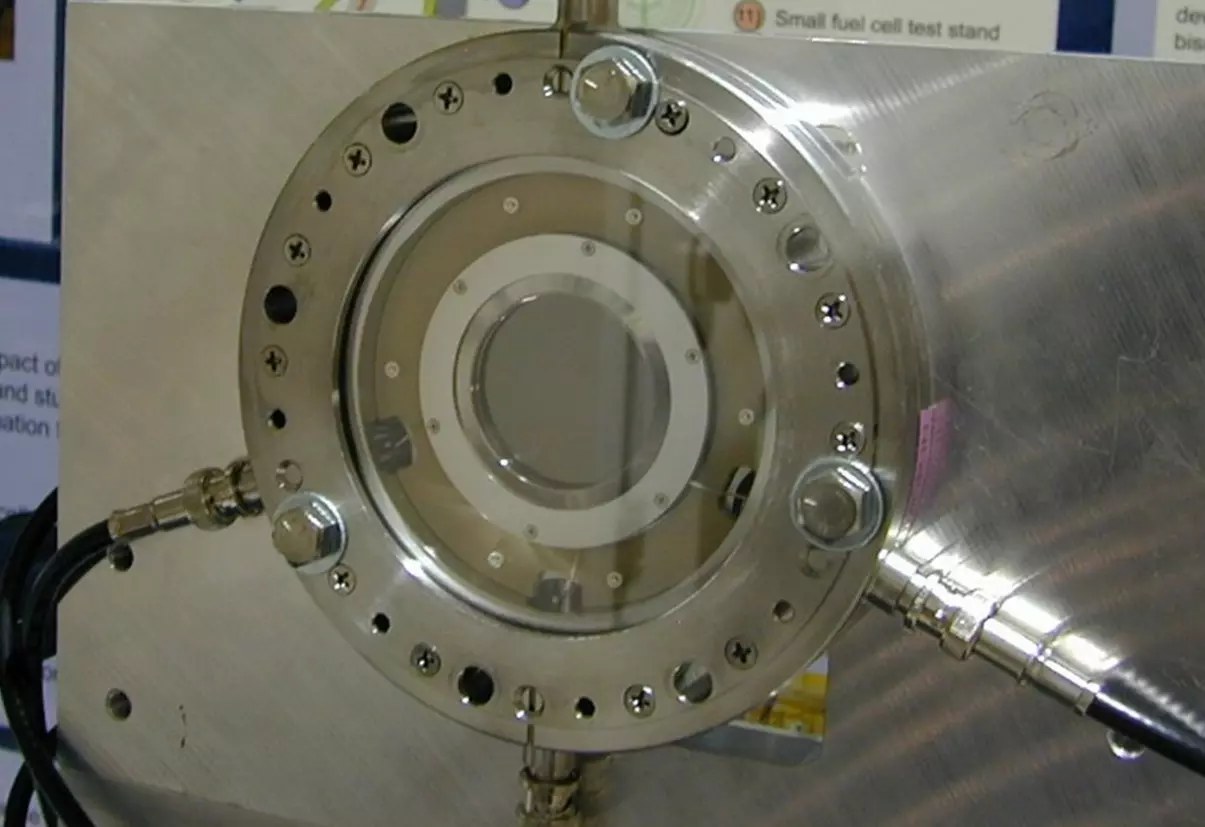

同じNISTの紹介には、マイクロチャネルプレート（MCP）を使った検出器も登場します。中性子の捕獲に感度を持たせた微細な構造を利用し、信号を読み出す方式です。スクリーンを撮影する方式とは、機器の構成も、得意とする測定も異なります。

検出器が一つあれば、あらゆる中性子を同じ精度で測れるわけではありません。位置を知りたいのか、時間変化を追いたいのか、エネルギーの分布を知りたいのかによって、必要な機器と校正は変わります。ここで紹介したNISTの中性子イメージング機器を、そのまま14.1MeVの核融合中性子への性能保証と読むことはできません。

研究成果や装置仕様を確認する際は、「中性子を検出した」という一文に加え、どのエネルギー範囲で、どの条件の下で測ったのかを見ることが大切です。DOEが紹介する炭素・シリコンの散乱測定も、エネルギーや方向に関する測定が、計算モデルを検証するために重要であることを示しています。

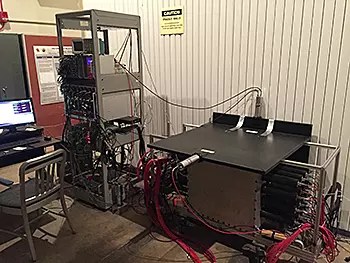

より高いエネルギーの中性子を調べる例が、NISTの高速中性子分光器FaNS-2です。公式の研究紹介では、シンチレーター内で中性子が陽子にエネルギーを渡す作用と、その後の捕獲を組み合わせる測定方法が説明されています。散乱と吸収を別々に理解することが、実際の計測技術にもつながります。

写真はNISTのカリホルニウム中性子照射施設で測定する装置で、核融合炉の運転現場ではありません。同研究ページはプロジェクトを完了扱いとしており、写真から現在の稼働状況を推定することもできません。ここでは高速中性子を測る機器の具体例として示しています。

D–T核融合炉では、中性子が運ぶエネルギーを周囲のブランケットで熱として受け取り、冷却系へ渡すことが発電への重要な段階になります。将来の炉では、リチウムを用いて三重水素を生み出す役割も期待されます。ITERのブランケット解説では、熱の回収と、将来に向けた燃料増殖技術の試験を区別して説明しています。ITERが商用発電を行う、という意味ではありません。

同時に、中性子の照射は材料の性質を変えます。UKAEAが公開する研究では、原子のはじき出しや核変換、ガス生成が材料評価の課題として扱われています。熱を受け取れることと、必要な期間にわたり設備を使えることは、それぞれ確かめる必要があります。

産業側から見ると、プラズマ性能だけでなく、熱回収、材料、遮蔽、計測、保守を組み合わせるところに仕事があります。参入を考える企業が確認したいのは、求められる中性子の条件、部材が置かれる場所、測定と試験の方法、交換や点検の想定です。中性子は単なる「炉から出る放射線」ではなく、エネルギーを届ける役目と、設備設計を難しくする性質を併せ持っています。
