核融合装置に電気を届ける。ITERの受電・変換・停電対策から見える仕事

核融合の設備を動かすには、まず外から電気を受け取らなければならない。磁石、加熱、冷却、制御に必要な電源は、装置の性能と安全な停止を支える基盤だ。ITERの電気設備を例に、電力を「届ける」「変換する」「途切れに備える」という三つの仕事を見ていこう。

ITERは核融合の研究装置で、発電して電力を販売する施設ではない。公式の電源解説では、フランスの400 kVの送電系統から受電する構成を示す。施設を動かす常用の電源と、プラズマ実験で磁石や加熱装置に供給するパルス電源が分かれている。ITERの電源構成

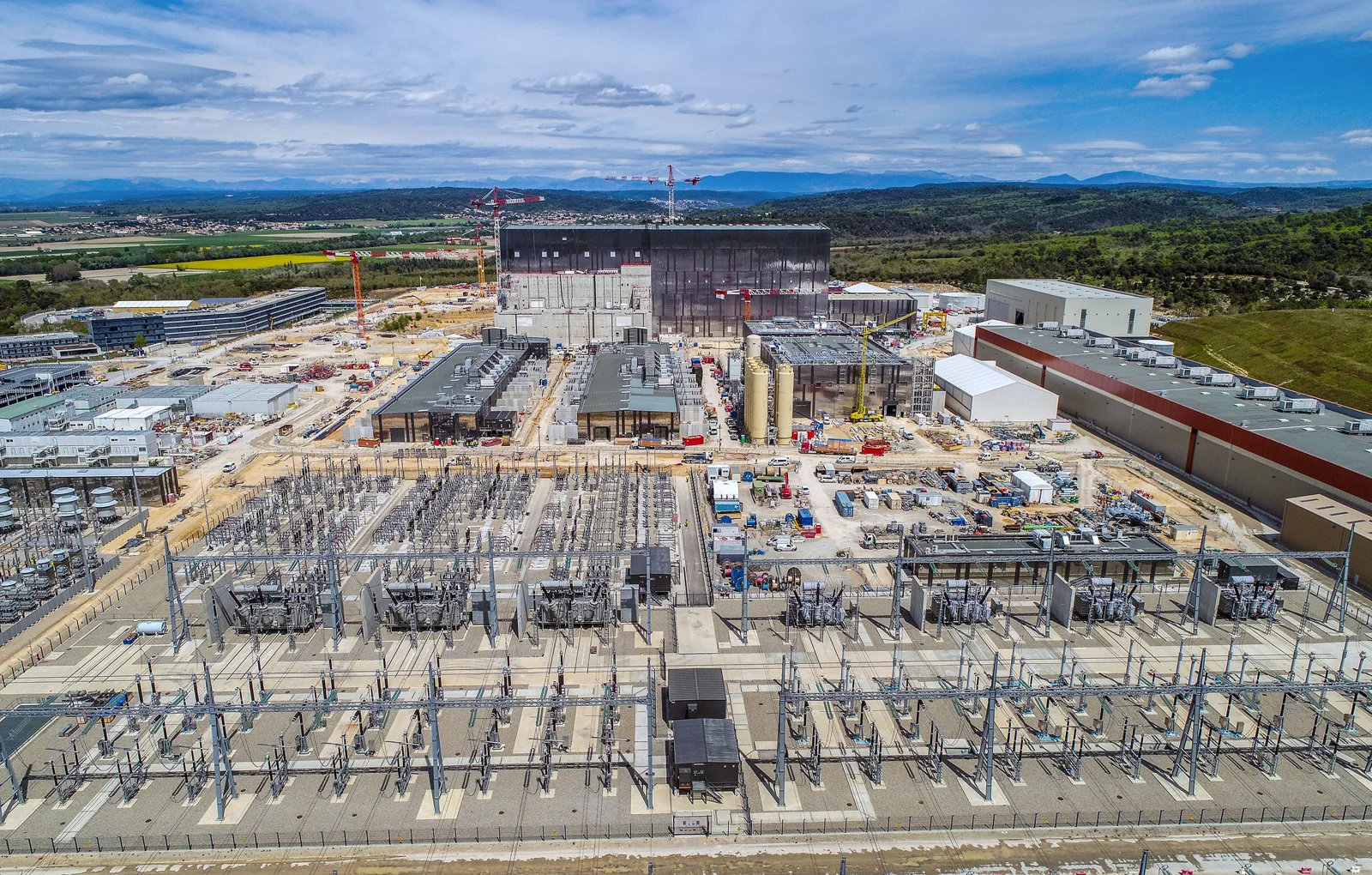

「パルス」とは、ここでは実験の運転に合わせて時間的に変化する電力需要を扱うという意味だ。照明や事務室も含む施設の日常的な需要と、実験中の大きな需要を、同じ平均値だけで表すことはできない。冒頭の写真は、送電系統と施設をつなぐITERの変電設備である。

将来の発電所を評価する場合も、発電端の出力と、設備自身が消費する電力を差し引いた正味の出力は区別する必要がある。ITERの受電設備を、そのまま将来の商用炉の採算や電力消費量の証拠にはできない。

送電網から届く電気を、そのまま超伝導磁石に流すわけではない。ITERの磁石電源の解説によれば、変圧器で電圧を下げ、整流器で交流を大きな直流電流へ変換する。整流器は、電流の向きが周期的に変わる交流を、一方向に流れる直流へ変える機器だ。磁石電源建屋の役割

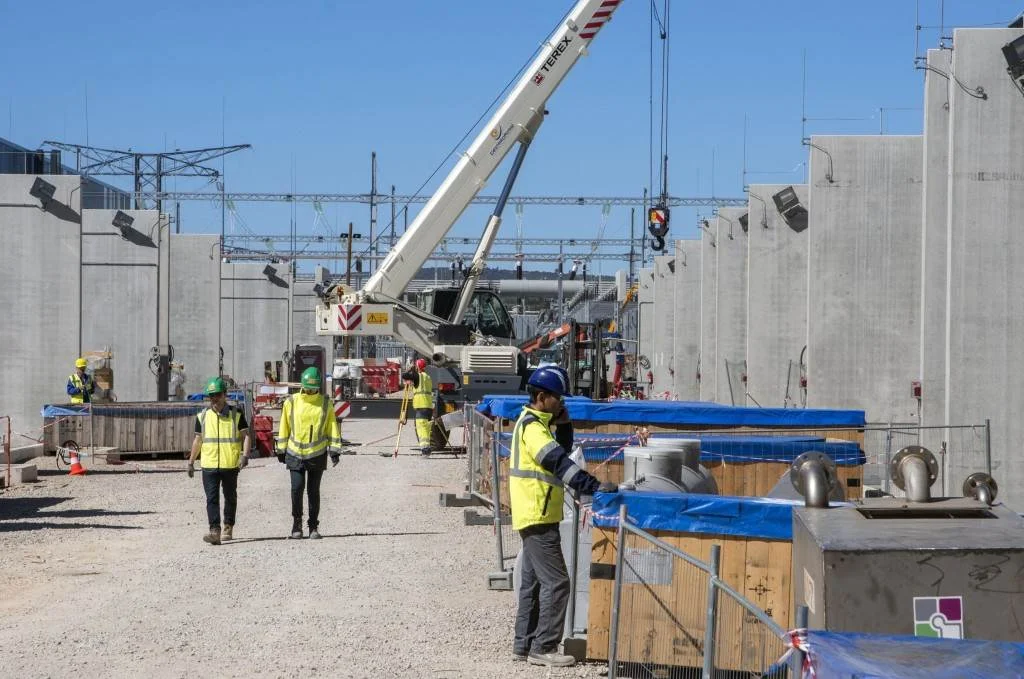

写真は2019年5月20日付の公式ギャラリーに掲載された変圧器設置区画での作業風景である。古い建設工程の写真であり、2026年10月に新たに完成した設備という意味ではない。

機器を納める企業には、電圧や電流の定格以外にも、冷却、絶縁、制御装置との接続、異常時の保護という接点がある。超伝導磁石であっても、周辺の電源設備が不要になるわけではない。部品の効率と、システム全体での安定した運用を分けて考えたい。

磁石へ電流を運ぶのは、細い電線とは限らない。ITERでは「母線（バスバー）」と呼ぶ導体を使い、電源建屋からトカマク側へつなぐ。公式解説には、冷却水を流す構造の母線や、建物間を渡る橋が登場する。電気の設計は、配管や建築の設計とも結び付いている。

本文写真は、2019年5月20日付で紹介された母線の支持部の施工風景だ。母線そのものの完成状態ではなく、通り道と支えを先に整える工程を写している。装置を受け入れる空間、支持構造、点検の動線も、機器の仕様と並んで重要になる。

以下は事業上の考察である。供給範囲を「電源盤一式」とだけ決めると、配線・冷却・据付けの境界で責任が曖昧になり得る。相手側設備との接続点、施工順序、点検時に確保する空間まで、見積もり段階で図面と仕様に落とし込むことが有用だ。

ITERの2025年4月7日付の記事は、非常用電源建屋を、安全上重要な機能を支えるものと、設備の損傷や長期停止を防ぐものに分けて説明した。前者では、蓄電池と無停電電源装置（UPS）が、非常用発電機の起動まで電気をつなぐ計画が示されている。非常用電源と設備保護

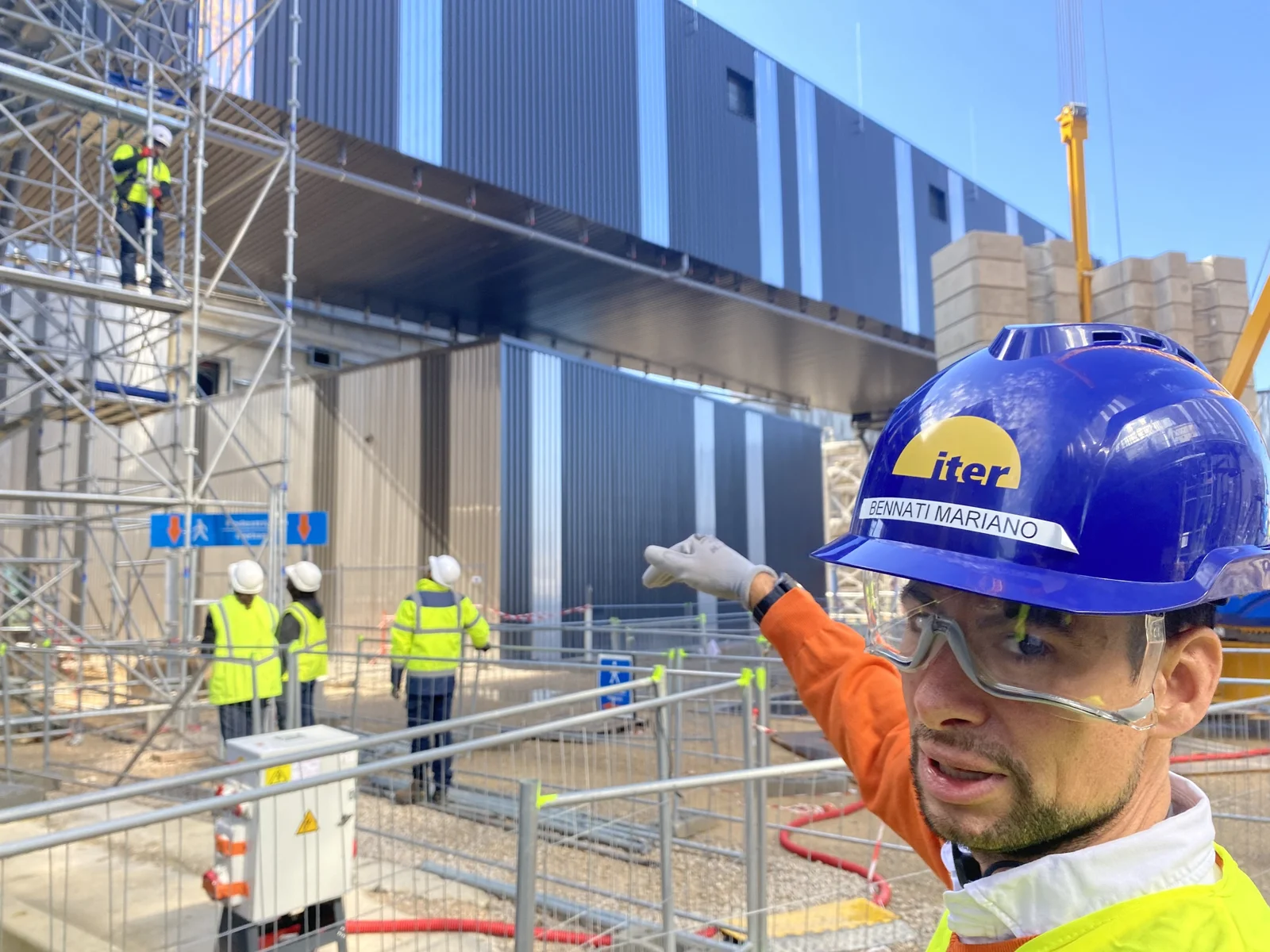

写真は同記事に登場する建屋47と担当者で、建設途中の記録である。記事には電源系統を二系列にする構成も示されるが、これを全ての核融合装置に一律に要求される設計とは扱えない。施設の安全要件や、停止した際の影響によって必要な備えは異なる。

企業が提案するときは、「何時間持つか」だけでなく、どの機能を、どの状況で、どの電源に引き継ぐのかを整理したい。設備保護と研究の継続、さらに安全上の機能を、同じ言葉でまとめないことが大切だ。

2019年1月28日のITER報告は、所内配電系統の切替えに際して、建屋を順番に停止・復電し、各回路の負荷や保護設定を確認したと説明している。これは当時の配電設備の運用開始であり、核融合装置全体の運転開始ではない。配電系統を切り替えた事例

この事例から見えるのは、機器の性能だけでは完了しない仕事だ。試験手順、既存設備との切替え、保護動作の確認、復旧手順まで含めて提案できれば、電気設備企業の経験を生かす接点になる。ただし、公開事例は現在の発注予定や受注保証ではない。参入を考える際は、顧客ごとの仕様、認定、契約範囲と現地作業の条件を確かめたい。
