巨大な核融合機器を吊る前に。ITERの荷重試験から見える仕事

核融合装置の建設には、数百トンの機器を動かす仕事がある。だが、クレーンのカタログで最大荷重を確かめるだけでは、作業の準備は終わらない。吊り具、模擬荷重、建屋の支持構造を含め、実際に使う状態で性能を確かめる必要がある。ITERの過去の試験から、重量物を扱う企業の仕事を見ていこう。

ITERの組立工具には、持ち上げる、支える、向きを変える、位置を合わせるという異なる役割がある。装置の組立段階に向けて設計された専用機器は100種類を超える。大型クレーンだけで、すべての作業を済ませるわけではない。ITERの組立工具

荷重とは、機器や構造物にかかる力のことだ。同じ質量の部品でも、重心、支える位置、姿勢、動かし方が違えば、工具にかかる力の分布は変わる。吊り上げ能力と、特定の部品を狙った状態で扱えることは、別の確認事項になる。

この記事は2018〜2020年の試験事例を扱う技術・実務解説だ。写真も当時の工程を示しており、2026年10月の新しい試験成果や、発電実績を伝えるものではない。

2018年2月26日のITER報告は、ポロイダル磁場コイルの製作施設で使うガントリークレーンの荷重試験を紹介している。ガントリークレーンは、ここでは複数の支持塔で梁を支えて荷を扱う設備だ。

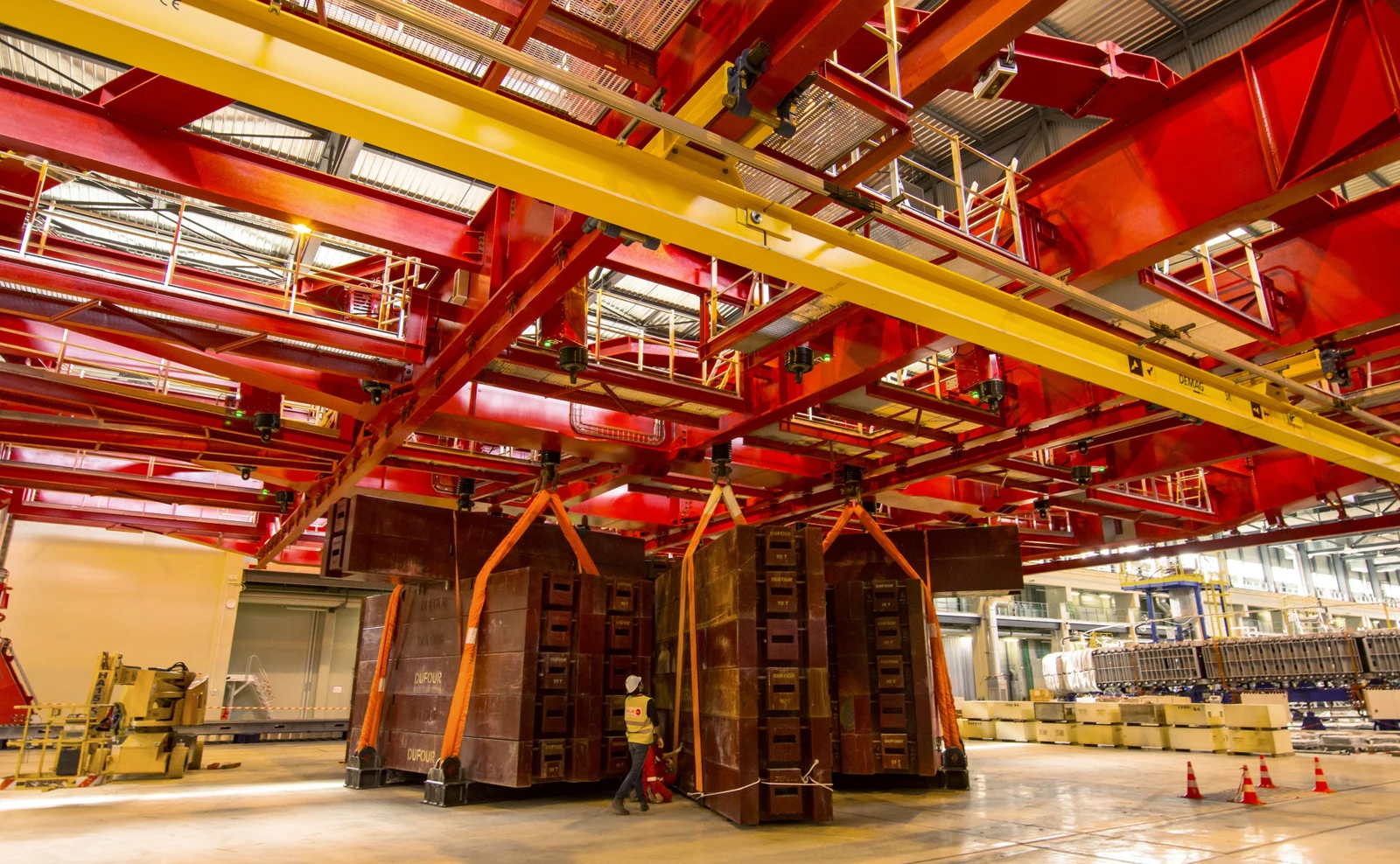

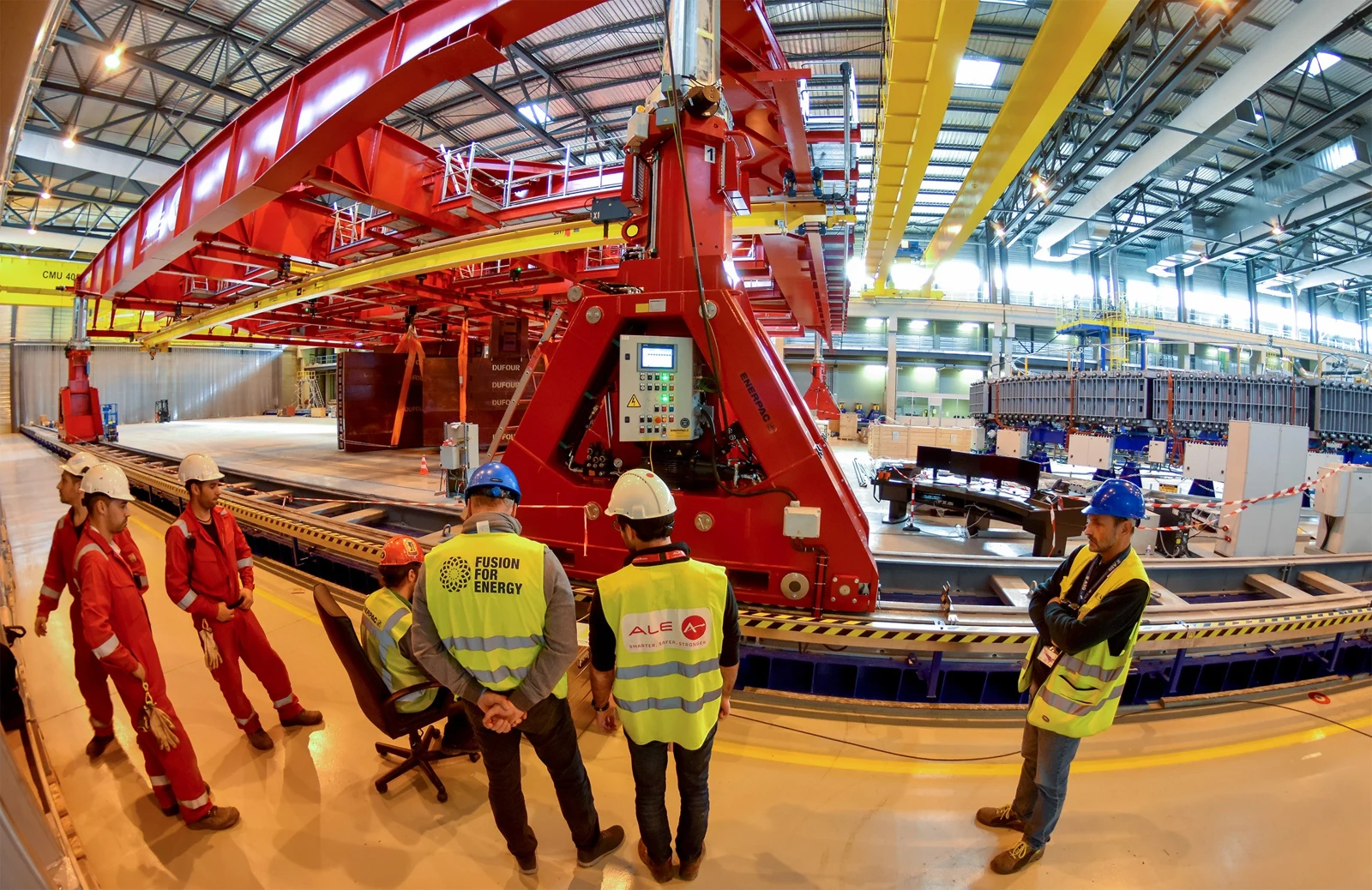

同月16日に始まった試験では、荷を保持する静的な試験に続き、荷を動かす動的な試験を行い、梁の変形を監視した。さらに、扱うコイルに対応する三つの構成で検証したと説明されている。写真はその試験荷重と、立ち会う関係者である。当時の荷重試験

この事例が示すのは、一つの最大値だけでは使用範囲を説明できないという点だ。静止時の保持と、動かす際の挙動を分け、支持の配置が変わる場合も考える必要がある。記事に登場する試験条件を、全ての核融合施設に共通する規定と見なしてはいけない。

高価な磁石を初めから試験のおもりにするわけではない。ITERが2019年7月1日に紹介した組立工具の試験準備では、磁石の代わりとなる350トンの模擬荷重を二つ用意した。鋼材とコンクリートの複数のモジュールからなり、本物のコイルの重心と質量分布を近づけている。模擬荷重の設計と試験計画

同記事は、模擬荷重自体の剛性を確かめた後、工具に取り付けて腕を回転させる計画を説明する。剛性とは、力を受けたときの変形しにくさだ。掲載時点では準備と計画であり、記事の記述だけから予定した試験が全て完了したとは判断できない。

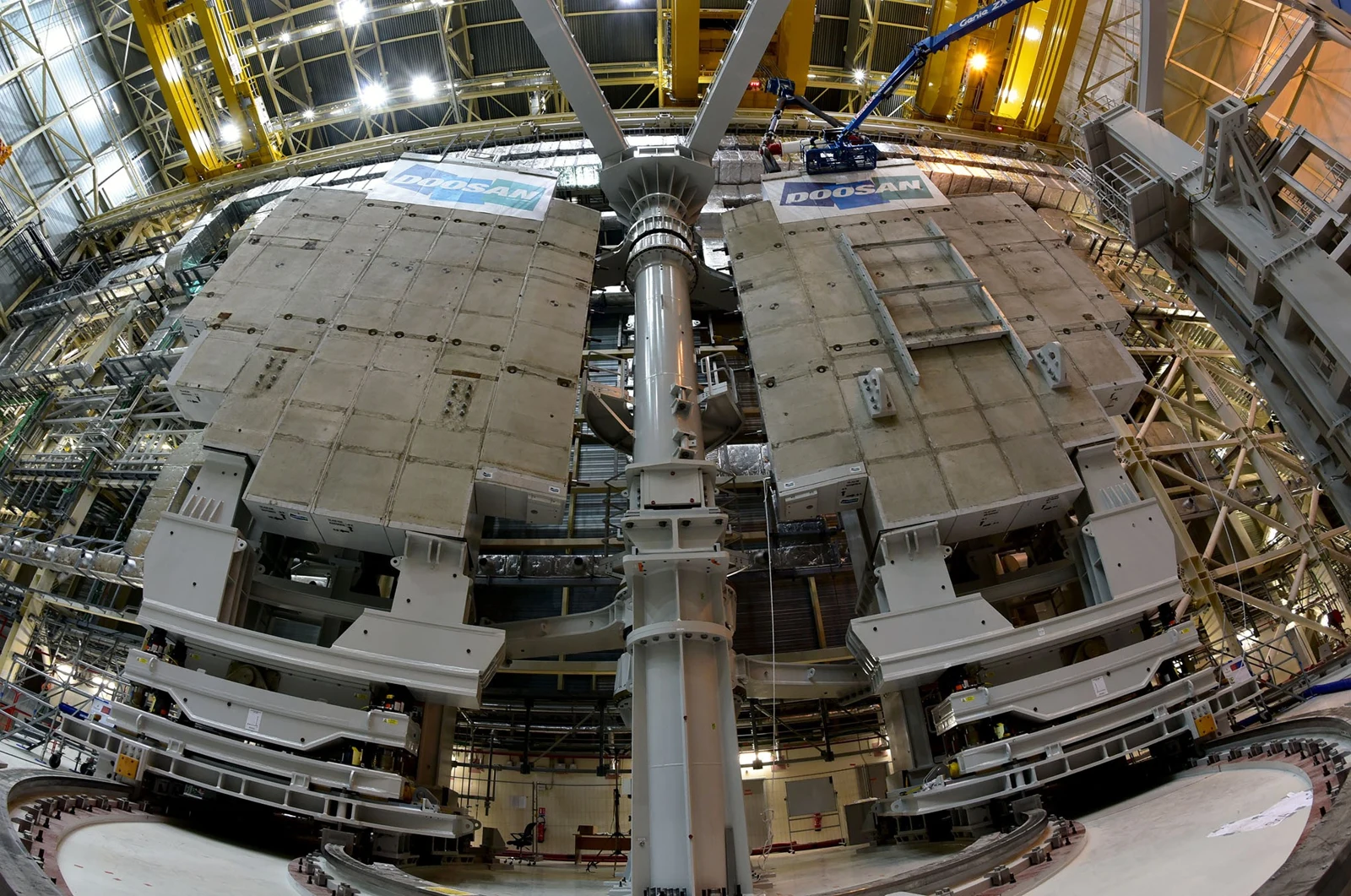

本文写真は模擬荷重の製作工程を写す。実機と似せる対象は外観だけではない。どこに重さがあり、どの点で支えるかが、試験として意味を持つ条件になる。

試す対象は工具の内部にとどまらない。2020年2月17日のITER記事は、天井クレーンの走行経路をトカマク建屋側へ広げるため、レール、走行梁、柱など、荷重を受ける構造全体の検証を準備していたと説明する。荷重を支える経路の試験準備

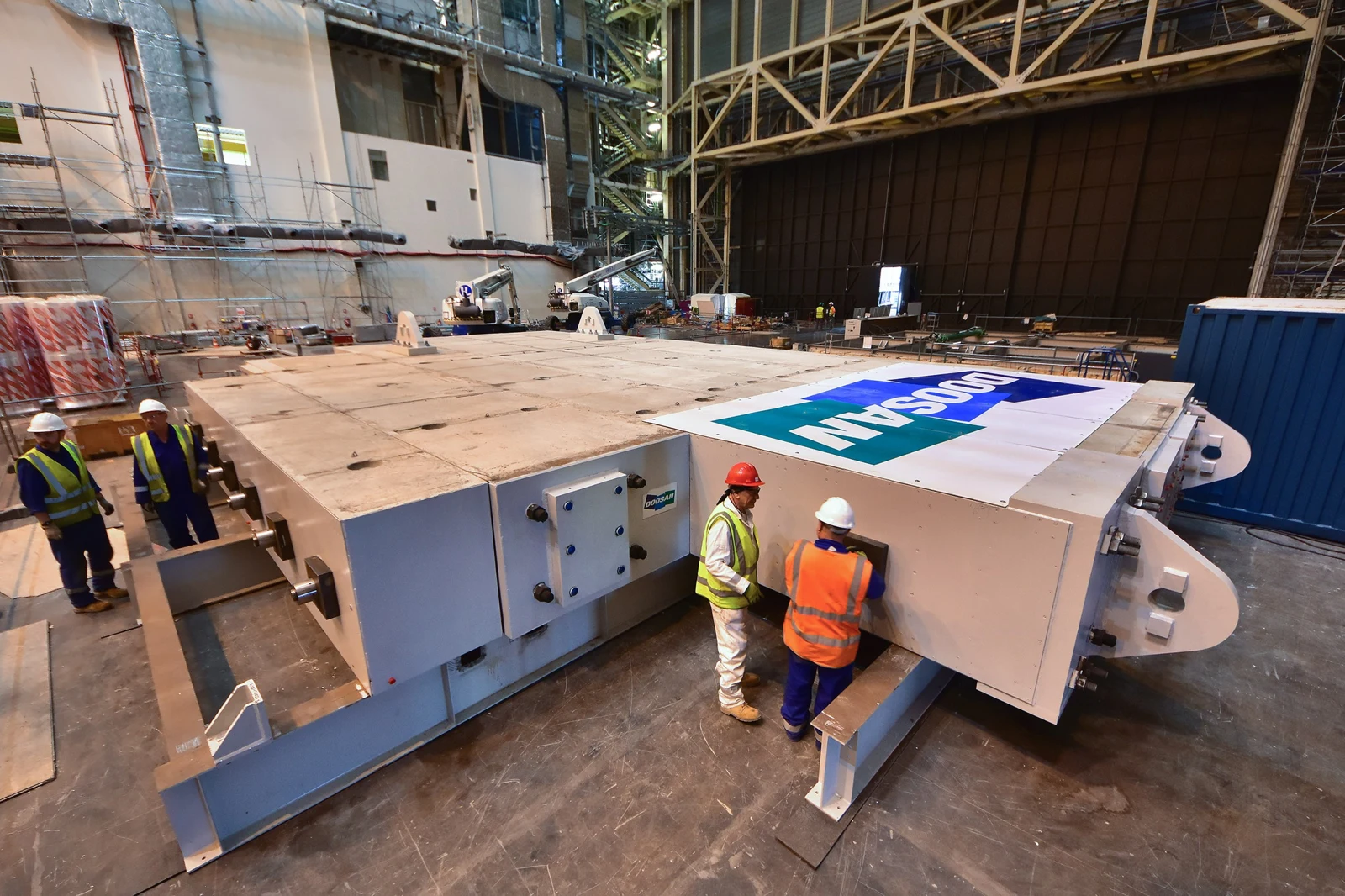

荷から吊り具、クレーン、レール、柱へと力が伝わる経路を「荷重経路」と呼ぶ。機械の定格を満たすことと、据付け先でその力を受けられることは同じではない。写真の大きな模擬荷重は、組立工具の試験に使ったものを再び活用する準備の様子だ。

建屋と機械の設計が別々の会社でも、この境界はつながっている。施工が終わってから問題に気付くと、試験のやり直しだけでなく、現場の工程にも影響し得る。

以下は、公開事例を踏まえた事業上の考察である。提案時には、対象部品の質量・重心・支持点、想定する姿勢と動作、工具と建屋の接続条件を一組で整理したい。設計変更があった場合、どこまで再評価するかも重要になる。

試験用の模擬荷重、組立場所、計測、立会い、輸送、試験後の保管や再利用にも費用がかかる。工具本体の製作価格だけで見積もると、性能を証明するための仕事を取りこぼす可能性がある。誰が試験条件を決め、誰が結果を受け入れるかまで契約前に明確にしたい。

重量物の扱いを核融合へ展開する入口は、単に大きなものを吊れることではない。部品と工具、建屋の境界を整理し、使う条件に対応する試験を用意できることにある。公開事例は現在の発注や受注を保証しないが、自社がどこまで責任を持って提供できるかを考える材料になる。
