レーザー核融合を支える「光学部品の循環」　NIFに学ぶ検査・修理の仕事

レーザー核融合というと、燃料に届くエネルギーや核融合反応の成果に目が向きやすい。実験を繰り返す設備では、光の通り道を健全に保つ仕事も重要になる。光を導き、整え、集める光学部品に損傷が生じれば、実験の条件や次の運転計画にも影響するからだ。

光学部品とは、レンズや鏡のように光の進み方を調整する部品をいう。レーザー核融合では、単に光を通すだけでなく、狙った場所に必要な状態で届けることが求められる。素材を成形して終わりではなく、表面の微細な欠陥や汚れ、コーティングまでが性能に関わる。

米ローレンス・リバモア国立研究所（LLNL）の国立点火施設NIFでは、光学部品を検査し、必要に応じて取り外し、補修して再び使う「Optics Recycle Loop」を運用している。ここでいう循環は、材料を溶かして別の製品にするリサイクルとは異なる。部品の状態を追跡し、使える範囲を判断しながら、運転と補修を結び付ける仕組みだ。

掲載写真には、宇宙望遠鏡の光学部品を扱うNASAの関連工程を用いた。研磨や清浄な取扱い、検査といった作業を知るための参考例であり、NIFの部品や補修現場を示す写真ではない。用途や材質、耐えるべき光の強さは同じではない。

LLNLの光学技術紹介は、部品の製造だけでなく、研磨、コーティング、損傷を生じにくくする処理、点検・補修を一連の課題として説明している。産業の視点では、完成品の納入後も品質を維持する工程に注目する意味がある。ただし、公開技術の存在だけで特定企業の受注機会や市場規模が確定するわけではない。

LLNLが2026年5月20日に紹介した検査装置が、Final Optics Damage Inspection system、略してFODIだ。ロボット式の機構と専用の望遠光学系を使い、実験と実験の間にターゲットチャンバー内から光学部品を調べる。

公式説明によれば、対象は192本のビーム経路にある約2,000点の大型光学部品。8メートル離れた位置から、50マイクロメートルほどの小さな欠陥を見つける能力を持つという。これらはLLNLによる装置の説明であり、本稿が独立測定した値ではない。

検査の価値は、一度の画像を得ることにとどまらない。損傷の位置や大きさを以前の記録と照らし合わせ、成長の様子を把握し、部品を使い続けるか、対処するかの判断につなげる。検査装置、画像解析、部品の履歴を管理するデータベース、人による運用判断がつながって初めて、保守の仕組みとして働く。

NIFの利用者向けガイドでは、高い光エネルギー密度の実験後に最終光学系を検査し、損傷を記録してその後の変化を追う運用が説明されている。ここで重要なのは、損傷が一つ見つかるたび、直ちにすべての部品を交換する仕組みではないという点だ。

損傷した箇所に光を当てにくくする対処や、部品を取り外して補修する工程を組み合わせる。ただし、光を遮る対処には使えるエネルギーが減る側面がある。補修にも処理能力の上限があり、実験側が望む条件だけで日程を決められるわけではない。

同ガイドは、提案された実験について損傷のリスクを評価し、損傷の進み方と補修能力を考慮して実験の順序を組むとしている。これは設備の性能、品質、稼働計画が切り離せないことを示す。製造業で設備保全や生産計画に携わる読者には、なじみのある問題構造だろう。

光学部品では、表面の形状だけでなく、薄い膜で反射や透過を調整するコーティングも重要になる。LLNLの光学材料加工の説明は、NIFの光学部品の洗浄・被膜形成と、微粒子や分子状の汚染を取り除くことの重要性を挙げている。これは補修の一工程だけを改善しても、最終的な性能は保証できない理由の一つだ。

LLNLが2024年3月27日に紹介した研究は、損傷箇所に届く光を抑える加工の工夫を扱う。部品の一部に形状を作り、損傷が広がりにくい状態で使えるようにする考え方である。

この例が教えるのは、補修後の品質を単に「傷が見えなくなったか」で測れないことだ。加工した部分は光の進み方にも影響する。損傷の拡大を抑えられても、透過する光の量や品質が必要条件を満たさなければ、実験装置の部品としては十分ではない。

同記事には研究段階や試行導入の説明が含まれるため、2024年の成果を現在の全系統への標準導入と読み替えることはできない。技術の有望性、検証済みの範囲、設備全体での運用実績は、それぞれ確かめる必要がある。

補修工程の自動化にも蓄積がある。2017年10月11日のLLNLの紹介では、画像から損傷位置を見つけ、顕微鏡で確認し、レーザーによる局所加工へ進み、加工後を評価する流れが説明された。歴史的な事例であり、そこで示された当時の作業時間を現在の設備能力として扱うことはできない。

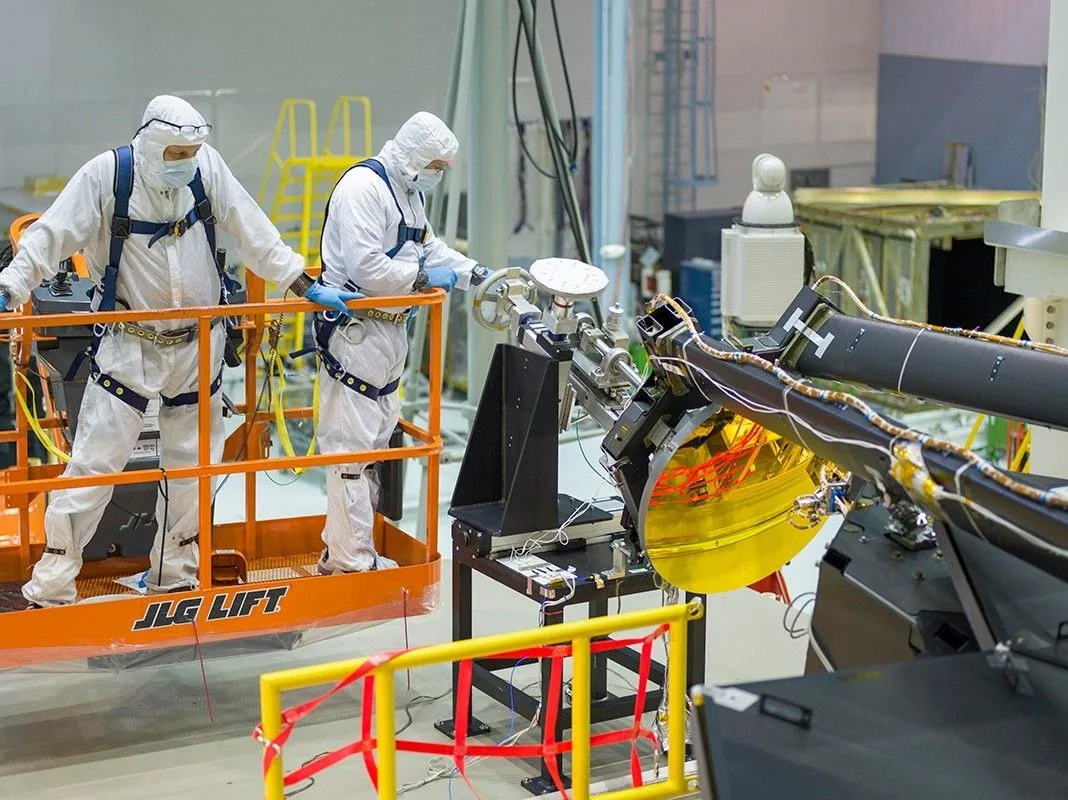

それでも、工程設計の考え方は参考になる。例えば、部品を装置へ戻す前の検査で不合格になった場合、どの処理へ戻すのか。作業をやり直した履歴をどの識別番号に結び付けるのか。こうした例外も工程全体に含めて考えたい。画像検査だけ、加工機だけを高性能にしても、部品の識別や位置合わせ、加工条件、合否判定がつながらなければ、安定した補修工程にならない。自動処理の例外を人が判断できることも必要だ。部品を取り外し、汚れや新しい傷を付けずに運び、再び取り付ける作業も工程の一部になる。関連写真にあるWebb副鏡の取付けは、清浄な環境と保護具の中で大型光学部品を扱う様子を見る参考例だ。

参入を検討する企業にとっては、自社の装置が「どこまでの工程を担い、何を次工程に渡すか」を具体化する視点が役立つ。検査画像の精度だけでなく、履歴の追跡、品質保証、保守性まで含めて説明できることが、技術評価の土台になるだろう。これは公開事例から導く編集上の考察であり、NIFの調達要件を示すものではない。

NIFで確立・検討されている仕組みを、そのまま将来の発電所で使えると結論付けることはできない。実験の条件、運転頻度、許容できる停止時間、部品にかかる負荷が異なれば、必要な保守能力も変わる。

事業計画を見るときには、部品の寿命だけでなく、寿命のばらつき、検査に必要な時間、予備品の量、補修後の再使用条件、処理能力が運転計画に追いつくかを確認したい。数値が公表されていなければ、不明のまま残すことが大切だ。

レーザー核融合を支える仕事は、大きな装置を一度完成させるだけでは終わらない。部品の変化を見つけ、運転への影響を判断し、使える状態へ戻す。その連続した仕事を理解すると、核融合と精密加工、計測、品質保証、設備保全のつながりが見えてくる。

• LLNL：NIFの光学技術
• LLNL：検査装置FODIの紹介（2026年5月20日）
• NIF利用者ガイド：光学部品の循環
• LLNL：光学材料の洗浄・被膜形成
• LLNL：損傷抑制加工の研究（2024年3月27日）
• LLNL：補修の自動化（2017年10月11日）

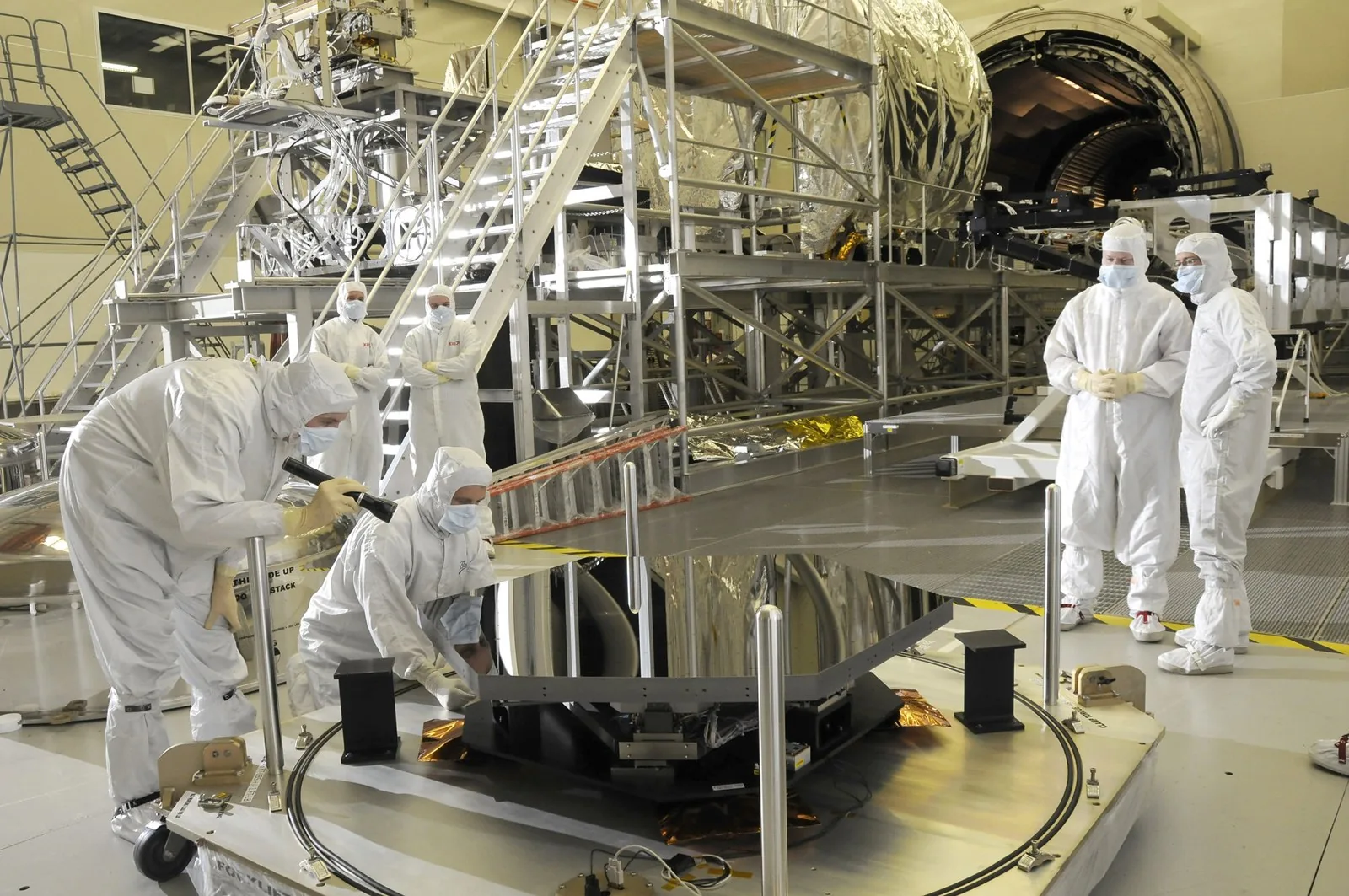

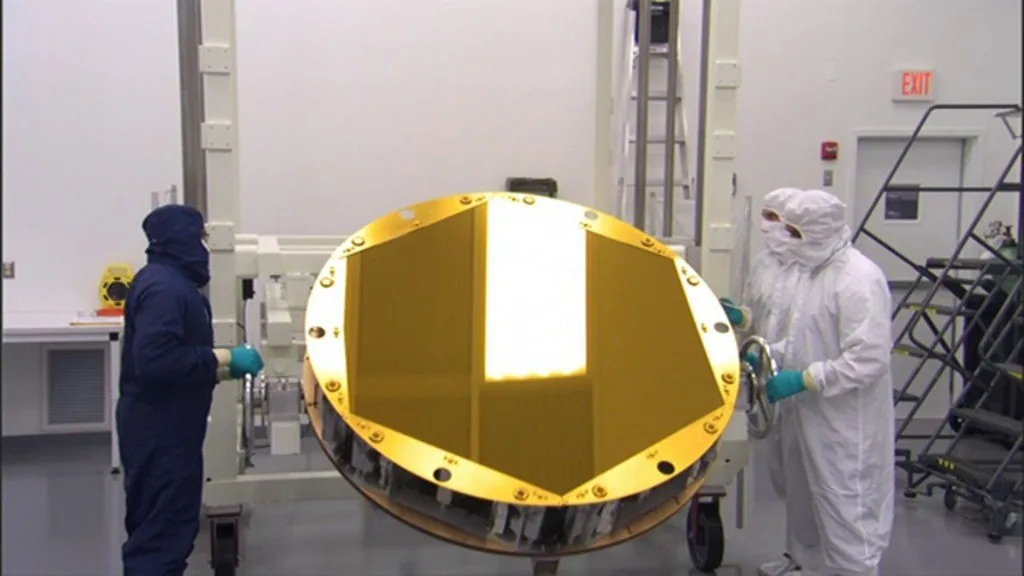

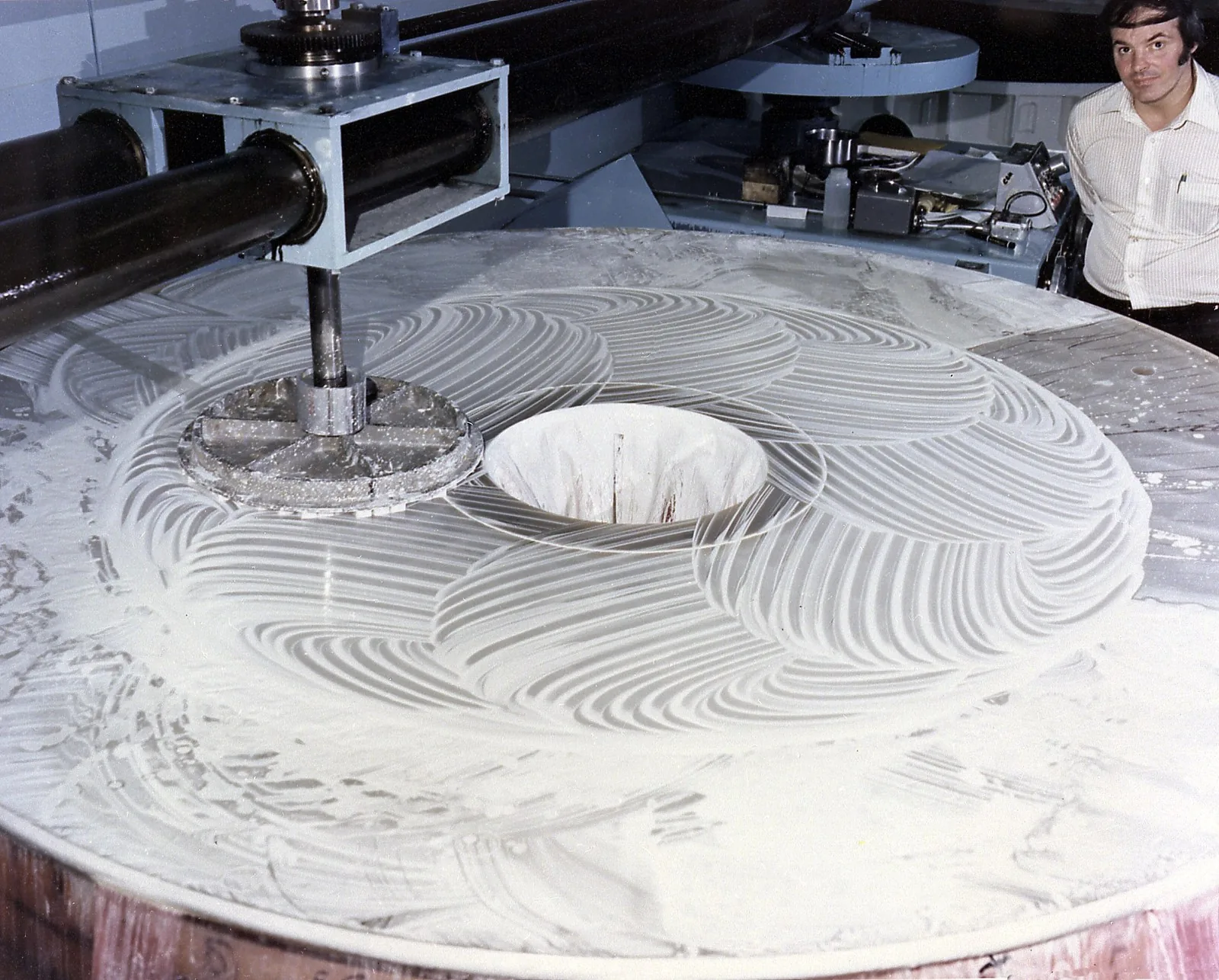

写真原典：Hubble主鏡の研磨、Webb主鏡の検査、金被覆後の鏡、Webb副鏡の取付け。
